首頁智能穿戴產品有源晶振,KDS晶振,TCXO溫補振蕩器,DSB211SDA晶振,1XXD26000CAL

    有源晶振,KDS晶振,TCXO溫補振蕩器,DSB211SDA晶振,1XXD26000CAL

  • 編號：90462071
  • 頻率：13.0~52.0MHZ

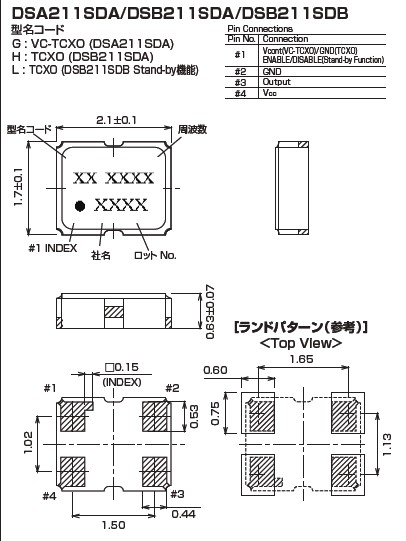

  • 尺寸：2.1*1.7詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
SPXO晶體振蕩器:SPXO是一種僅僅將晶體諧振器與發振電路集成化,不進行溫度補償,"1XXD26000CAL"溫度控制的最簡單的晶體振蕩器.SPXO中小型的特別用于時鐘用途的VCXO(壓控晶體振蕩器)是一種包含變?nèi)荻O管及其相關電路通過...

    TCXO溫補振蕩器,DSB211SDA有源晶振,KDS一級代理商,小尺寸的TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,"1XXD26000CAL"晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

規格參數 DSB211SDA
頻率范圍 13.0~52.0MHZ
電源電壓 +1.7 ~ +3.5V
消費電流 +1.5mA max (f≤26MHZ)
+2.0mA max (f＞26MHZ)
出力電壓 0.8 Vp-p min
溫度特征 ±15×10-6 max / -30~+85℃
出力負荷 10KΩ//10pF
負荷變動特性 ±0.2×10-6 max (10KΩ//10pF±10%)
電源電壓特性 ±0.2×10-6 max (Vcc±5%)
老化率 ±1.0×10-6 max /year
起動時間 2.0ms max


   "1XXD26000CAL"大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.※有關最新信息,請瀏覽官方網站.
   高溫焊錫和DSX-G系列的低熔點玻璃中所含的鉛以及DSO/DSV753H系列、DSV753C系列、DLC117中使用的片狀電阻中所含的鉛不屬于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.


常溫產品特性：
   "1XXD26000CAL"常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.
   常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.
   對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.
