首頁進口晶振溫補晶振,石英晶體振蕩器,DSB221SDN晶振,DSB321SDN,GPS模塊晶振,1XXB16367MAA

溫補晶振,石英晶體振蕩器,DSB221SDN晶振,DSB321SDN,GPS模塊晶振,1XXB16367MAA

編號：14425351
頻率：9.6MHz-52.00MHz
尺寸：2.5mm*2.0mm

GPS模塊專用溫補晶振1XXD26000MA晶振料號編碼,"1XXB16367MAA"產品主要應用移動電話（W-CDMA，HSPA），GPS / GNSS，工業的無線通信設備，如衛星導航,北斗GPS接收模塊等產品。

分享到

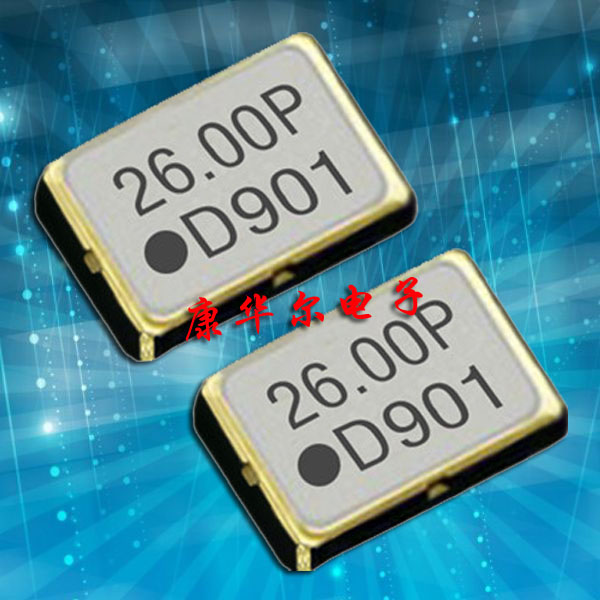

KDS晶振DSB221SDN，"1XXB16367MAA",2520mm尺寸
低電壓支持：1.8V,2V,2.2V,2.8V,3V，3.3V
產品編碼：1XXB26000MAA
低相位噪聲，低抖動，低功耗單封裝結構
無需防潮包裝管理
濕度敏感度為:1級（IPC/ JEDEC J-STD-033）
移動電話(W-CDMA,HSPA),GPS模塊,/GNSS
GPS導航,無線衛星接收器 ,工業無線通信設備
室內溫度偏差±1.5×10-6以下（后2回流）
溫度特性±0.5p×10-6,±2.5×10-6max.-40~+85℃
±0.5×10-6，±2.5×10-6max./-40~+85℃(Option）
電源電壓特性±0.2×10-6以下（VCC±5％）
負載變動特性±0.2×10-6以下(10kΩ,10pF的±10％)
隨著時間的推移±1.0×10-6 max./year變化
變頻調速控制靈敏度 -變頻控制極性

溫補晶振,石英晶體振蕩器,"1XXB16367MAA"DSB221SDN晶振,DSB321SDN,1XXD26000MAGPS模塊晶振，
DSA / DSB222系列
DSA / DSB1612系列
DSA / DSB211系列
DSA / DSB221系列
DSA / DSB321系列
DSA / DSB535系列
DSK321系列產品具有高低溫度穩定性:頻率精度高0.5 PPM~1.0 PPM,工作溫度范圍: - 40℃~+85℃,電源電壓:1.8V~3.0V之間可供選擇,產品本身具有溫度補償功能，在惡劣的環境下均能保持高精度的頻率溫差，世界上最薄的溫補晶振封裝,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS模塊全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛等要求。

溫補晶振		DSB221SDN (TCXO)
出力周波數範囲		9.6MHz，16.368MHz，16.369MHz，26MHz，52MHz
標準周波數		16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz
電源電圧範囲		+1.68+3.5V
電源電圧（Vcc）		+1.8V/+2.6V/+2.8V/+3.0V/+3.3V
消費電流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
スタンバイ時電流		-
出力電圧		0.8Vp-p min.（f≦52MHz）（クリップドサイン波/DC-coupled）
出力負荷		10kΩ//10pF
周波數安定度	常溫偏差	±1.5×10^-6max.（After 2 reflows）
	溫度特性	±0.5×10^-6,±2.5×10^-6max./-30+85℃ ±0.5×10^-6,±2.5×10^-6max./-40+85℃（Option）
	電源電圧特性	±0.2×10^-6max.（V_CC±5%）
	負荷変動特性	±0.2×10^-6max.（10kΩ//10pF±10%）
	経時変化	±1.0×10^-6max./year
周波數制御	制御感度	-
周波數制御	周波數制御極性	-
起動時間		2.0ms max.
出力イネーブル時間		-
位相ノイズ Offset 100Hz Offset 1kHz Offset 10kHz Offset 100kHz		[f≦26MHz] -115dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz	[26MHz＜f≦40MHz] -110dBc/Hz -135dBc/Hz -150dBc/Hz -155dBc/Hz	[40MHz＜f≦52MHz] -105dBc/Hz -130dBc/Hz -145dBc/Hz -150dBc/Hz
梱包単位		2000pcs./reel（φ180）

石英晶振關于超聲波清洗：

"1XXB16367MAA"石英晶振關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.

由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.

若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
〈溫補晶振〉

當施加過多的電壓被施加到晶體諧振器,其性能可能會受到影響或晶體空白可能會損壞.處理該產品時,使用該產品內的規格.負電阻確定電路振蕩的諧振腔的公差余量.我們建議的負電阻至少五倍標準的應用標準系列電阻,至少十倍的標準系列電阻汽車和安全應用.

〈KDS晶振〉

沒有用于石英晶體振蕩器的內部電路.防止鎖存現象或靜電的注意.一些晶體振蕩器沒有內部連接旁路電容器.使用本產品時,使用一個電容器具有良好的μF 0.01 VDD和GND之間的高頻率特性（如陶瓷芯片電容器）連接在盡可能短的距離.對于細節,是指每一個產品的規格.

大真空針對溫補晶振產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.

社會責任

大真空貼片晶振"1XXB16367MAA"組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.

遵守法律和監管要求

大真空貼片晶振觀察法規和監管要求,從事環保產品的開發.
