    石英晶振,CTS晶振,SA324晶振,3225石英晶體諧振器

  • 編號：55408918
  • 頻率：12.0~120.0MHZ
  • 尺寸：3.2*2.5mm
  • RoHS
  • RoHS2
CTS貼片晶振,SA324無源晶體,3225M石英晶體諧振器,超小型石英晶振的設計：石英晶片的長寬尺寸已要求在0.002mm內,由于晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造...


      CTS貼片晶振,SA324無源晶體,3225M石英晶體諧振器,超小型石英晶振的設計：石英晶片的長寬尺寸已要求在±0.002mm內,由于晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或?qū)挾瘸叽缭O計不正確、使得振動強烈耦合導致晶片不能正常工作,從而導致產品在客戶端不能正常使用,研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題,公司在此方面通過理論與實踐相結合,模擬出一整套此晶片設計的計算機程序,該程序晶片外形尺寸已全面應用并取得很好的效果.超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

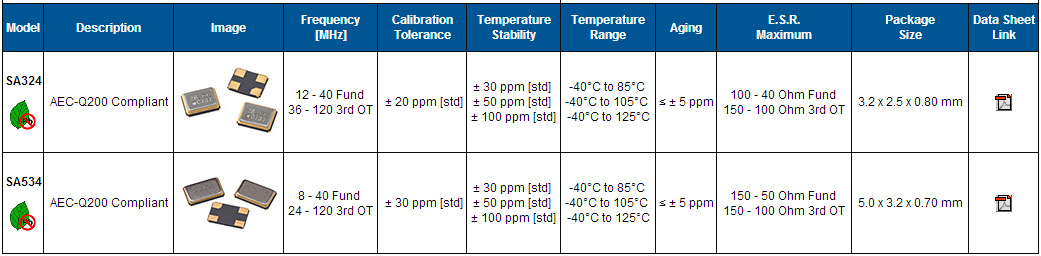

晶振規格參數 型號SA324
頻率范圍 12.0 MHz to 120.0 MHz
頻率公差25℃ ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
儲存溫度 -40°C to +125°C
工作溫度 -40°C to +85°C ,-40°C to +105°C ,-40°C to +125°C
等效串聯電阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
10.000 MHz - 15.999 MHz 60 Ohms maximum
16.000 MHz - 40.000 MHz 50 Ohms maximum
24.000 MHz - 53.999 MHz 150 Ohms maximum
54.000 MHz - 120.000 MHz 100 Ohms maximum
并聯電容 3.0 pF typical, 5.0 pF maximum
負載電容 10pF, 12pF, 16pF, Series standard
激勵功率 10 μW typical, 100 μW maximum
老化（﹢25℃） ±5 ppm/yr maximum
絕緣電阻(直流100 v) 500M Ohms minimum
回流條件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum




     CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商,CTS是驕傲的100年的遺產,卓越創新產品和工程.已經建立的全球足跡,CTS產品是利用先進的技術生產的高能力和專門的人員.CTS可以找到產品和服務在一個worldwide-Everywhere多樣的應用程序.每天.
我們所做的/策略：
     使用我們的廣泛的工程材料技術和應用能力,我們開發定制產品服務全球和多樣化的客戶群有復雜的需求.我們的增長戰略包括相關計劃正在進行新產品介紹,地理市場擴張,擴大我們的客戶群和目標戰略并購,增加股東價值.
組件和傳感器部分：
     我們設計和制造一個廣泛的車輛傳感器和執行機構用于動力系統、安全、燃料和排放控制系統;陶瓷和水晶型工程電子元器件主要用于無線通信基礎設施設備;壓電材料、熱管理和resistive-based組件用于醫療,國防和航空航天、計算機、消費品和工業設備的應用程序.


機械振動的影響
      當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
PCB設計指導
      (1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
      (2) 在設計時請參考相應的推薦封裝.
      (3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.
      (4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

    雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.
    CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.
     我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.
     我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.
     我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.
     在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
