    SG-3030JC有源晶振,愛普生晶振,水晶振蕩子,SG-3030JC 32.7680KB3:ROHS

  • 編號：61969573
  • 頻率：32.768KHZ

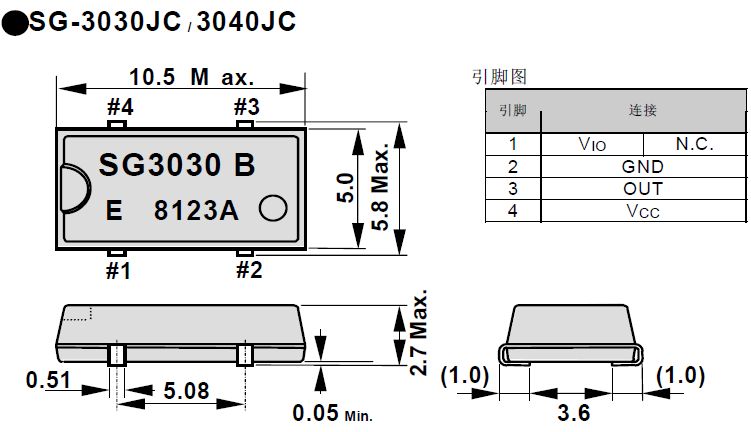

  • 尺寸：3.6x2.8x1.2mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
SG-3030JC有源晶振,"SG-3030JC 32.7680KB3:ROHS"愛普生晶振,水晶振蕩子,頻率范圍:32.768 kHz.外部尺寸規格:3.6x2.8x1.2 mm,SG-3030/3040LC:7.1x5.1x1.5mm,SG-3030/3040JF:10.5x5.8x2.7mm,SG-3030JCF.C-MOS IC的使用可...

     SG-3030JC有源晶振,愛普生晶振,水晶振蕩子,"SG-3030JC 32.7680KB3:ROHS",貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

愛普生晶振項目 符號 規格說明 條件
SG-3030LC/JF/JC SG-3040LC/JC
輸出頻率范圍 f0 32.768kHz
電源電壓 Vcc 1.5V to 5.5V 0.9V to 3.6V
接口電源電壓 Vio 1.5V to 5.5V 0.9V to 3.6V
儲存溫度 T_stg -55°C to +125°C 裸存
工作溫度 T_use -40°C to +85°C
頻率穩定度 f_tol 5±23×10-6 +25 °C,Vcc=3.3V
(SG-3040:Vcc=1.2V)
頻率溫度特征 fo-Tc +10×10-6 /-120×10-6 -20°C to +70° C
(+25°C 為基準溫度)
頻率電壓特征 fo-Vcc 2×10-8/V Max 5×10-8/V Max +25°C
功耗 lcc 2μA Max. 3.1μA Max. 3.3V,無負載條件
占空比 SYM 45% to 55% 1/2 Vcc(Vio)
級別(SG-3040:Vio1.2V to3.6V)
輸出電壓 VoH Vio-0.4V Min. loH=0.4mA (SG-3040:Vio1.2V to 3.6V
VOL 0.4V Max lol=0.4mA (SG-3040:Vio1.2V to 3.6V
輸出負載條件(CMOS) L_CMOS 15pF Max. CMOS 負載
上升/下降時間 tr/tf 200ns Max. 100ns Max. CMOS 負載:20% Vcc(Vio)to 80% Vcc(Vio)極,
(SG-3040:Vio=1.2V to 3.6V)
振蕩啟動時間 t_str 1s Max. 3s Max. 電源電壓最低時,所需時間為0秒
+25 °C(SG-3030:Vcc=2.0Vto5.0V)
頻率老化 f_aging ±5 ×10-6 / 年 Max +25°C,第一年
Vcc=3.3V

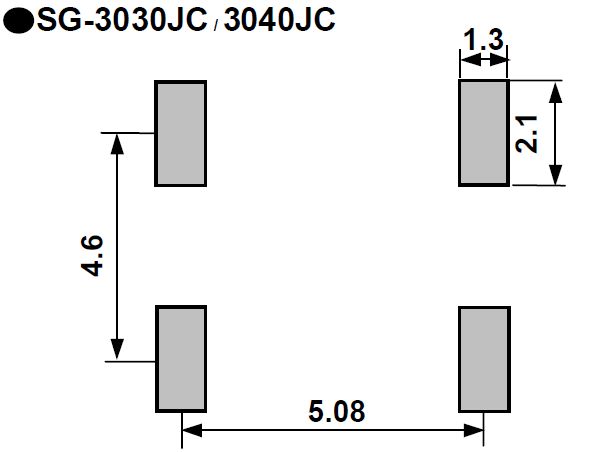

推薦焊盤尺寸



自動安裝時的沖擊
   "SG-3030JC 32.7680KB3:ROHS",自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
超聲波清洗
   （1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
   （2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.
   （3）請勿清洗開啟式產品
   （4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
   （5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.


   "SG-3030JC 32.7680KB3:ROHS", 愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.
為實現“Environmental Vision 2050”而設定的四大目標
     將產品完整生命周期中的二氧化碳排放量減少90％.
     實現所有產品的資源重復利用和循環利用.
     將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.
     作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
