首頁汽車電子產品美國CTS貼片晶體,GA532石英晶振,5032二腳諧振器
美國CTS貼片晶體,GA532石英晶振,5032二腳諧振器,二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.
5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

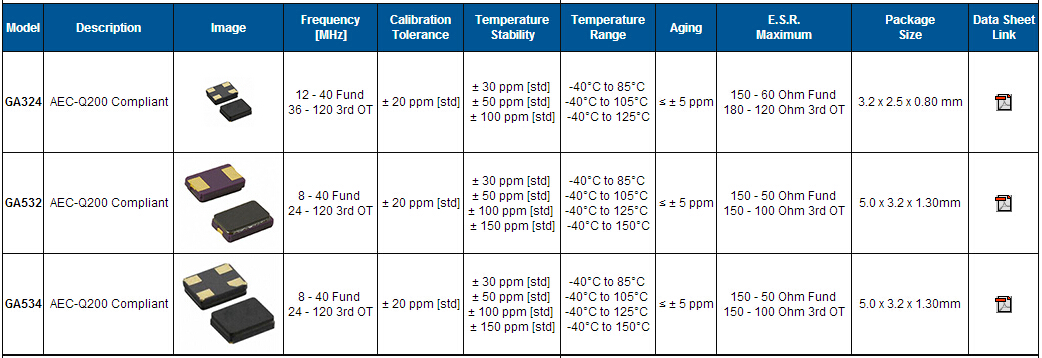

晶振規格參數 | 型號GA532 | |
頻率范圍 | 8.0 MHz to 120.0 MHz | |
頻率公差25℃ | ±20 ppm, ±30 ppm, ±50 ppm | |
儲存溫度 | -40°C to +125°C | |
工作溫度 | -40°C to +85°C ,-40°C to +105°C ,-40°C to +125°C | |
等效串聯電阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum |
10.000 MHz - 15.999 MHz | 60 Ohms maximum | |
16.000 MHz - 40.000 MHz | 50 Ohms maximum | |
24.000 MHz - 53.999 MHz | 150 Ohms maximum | |
54.000 MHz - 120.000 MHz | 100 Ohms maximum | |
負載電容 | 8pF, 12pF, Series standard | |
并聯電容 | 3.0 pF typical, 5.0 pF maximum | |
激勵功率 | 10 μW typical, 100 μW maximum | |
老化(﹢25℃) | ±5 ppm/yr maximum | |
絕緣電阻(直流100 v) | 500M Ohms minimum | |
回流條件下,按JEDEC j - std - 020 | +260°C maximum, 10 Seconds maximum |
CTS公司生產產品的光和商用車產品(傳感器、執行器和踏板模塊),和電子元件產品(頻率控制設備、開關、電位器、過濾器、熱管理產品和壓電陶瓷).
CTS的汽車產品部門運營多個生產地點在北美,歐洲和遠東地區.CTS汽車產品供應全球汽車oem和第二層供應商與扶輪和線性位置傳感器、旋轉執行器和電子油門踏板模塊.CTS汽車產品部門還提供商業組件,重型車輛和小型引擎市場定制的傳感和驅動組件.最近添加的CTS的汽車制造能力在東歐和中國生產設施.與操作在臺灣,中國,新加坡,以及北美,CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通信、計算機和電子網絡.
激勵功率的大小直接影響石英晶體諧振器的性能,所以電路設計者一定要嚴格控制石英諧振器在規定的激勵功率下工作,以便充分發揮石英諧振器的特性激勵功率一般以微瓦為單位micro Watt,近幾年石英晶體生產技術大幅提升加上產小型化與低功耗需求的提升已不需要提供過高的驅動功率.
功率偏小對于長期穩定有利,功率稍大對于短期溫度有利.
激勵功率太大:
石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低;功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞;功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則;激勵功率過大容易激起寄生振蕩,同時還會使老化變大.
激勵功率太低:
會使信號雜音比變小而影響短期穩定度,諧振器不易起振,影響工作的穩定和可靠性,所以使用者應根據不同的要求嚴格控制激勵功率;更不能為了增大輸出而隨意提高激勵功率.
雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日?;顒?dòng)和制造過程.
CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少廢物,零事故,創造一個舒適的工作環境.
我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.
我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.
我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.
在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
