首頁汽車電子產品村田陶瓷諧振器,CSTCW_X_M,村田晶振

    村田陶瓷諧振器,CSTCW_X_M,村田晶振

  • 編號:60139605
  • 頻率:25.00-48.00MHZ

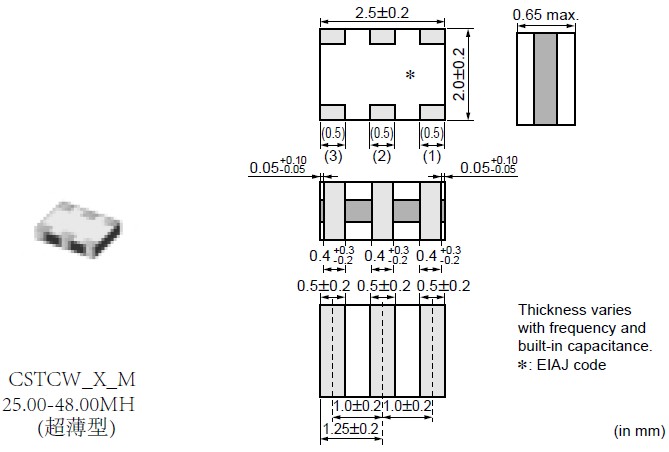

  • 尺寸:2.5*2.0mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
貼片陶瓷晶振應用于汽車的片狀對于世界汽車市場具有十分重要的促進作用.如此多品種的陶瓷諧振器系列產品得益于對康華爾電子原有批量生產工藝和高可靠性的不懈發掘.

    村田陶瓷諧振器,CSTCW_X_M,村田晶振,對于貼片陶瓷晶振本身內置帶有負載電容的,我們都稱呼為帶電容陶瓷晶振,或者是ZTT陶瓷晶振,產品特性具有對激勵信號頻率十分敏感的突出特點,當外加的交流電場的頻率和諧振器的諧振頻率發生共振時,電能和機械能的轉換會發生在諧振器的諧振頻率上.高頻諧振器內建電容貼片 ZTTC 貼片 SMD 陶瓷諧振器的內置電容,而 ZTAC 則不含電容.ZTTC/ZTAC(與 Murata CSAC/CSTC 系列相容)的頻率范圍在 2.0MHz 至 50.00MHz,頻率公差為 ±0.5%.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
4-1 陶瓷振子參數 Oscillating Frequency 2.000MHz
4-2 発振周波數許容偏差 *1 Initial Tolerance *1 ±0.50%以內 ±0.50% max.
4-3 共振抵抗 Resonant Impedance 80Ω以下 80Ωmax
4-4 內蔵容量 (C1,C2) Built-in Load Capacitance 30pF±20%以內 (參考値) max. (Ref.)
4-5 絶縁抵抗 Insulation Resistance 500MΩ以上 (D.C.10V印加時),Applied
4-6 耐電圧 Withstanding Voltage D.C.100V, 5秒以內 seconds max.
4-7 定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage D.C.6V 15Vp-p.
4-8 発振周波數溫度依存性 Frequency Shift by Temperature (-20℃~+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range ±0.3%以內(初期値に対し) ±0.3%max.  (from initial value) -20℃~+80℃ -20°C to +80°C -55℃~+85℃ -55°C to +85°C
4-9 経年変化 (発振周波數に対して+25°C、60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.) ±0.3%以內(初期値に対し) ±0.3%max. (from initial value)
4-10 項目 Item 試験條件 Test Condition 試験後の規格
村田晶振特點
1. 振蕩電路不需外部負載電容器。
2. 可以提供很寬頻率范圍的該系統產品。
3. 超微型且薄型振蕩子。
4. 無需調整即可用于振蕩電路。
