    M200F-024.576M,5032mm貼片晶振,6G相關設備晶振

  • 編號：98931439
  • 頻率：24.567MHz
  • 尺寸：5.0×3.2mm
  • RoHS
  • RoHS2
美國康納溫菲爾德晶振,M200石英晶體振蕩器,M200F-024.576M晶振,5032mm貼片晶振,進口有源晶振,頻率24.576MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性200ppb,無鉛環保晶振,高穩定性晶振,6G相關設備晶振,網絡終端晶振,以...


M200F-024.576M,5032mm貼片晶振,6G相關設備晶振,美國康納溫菲爾德晶振,M200石英晶體振蕩器,M200F-024.576M晶振,5032mm貼片晶振,進口有源晶振,頻率24.576MHz,電壓3.3V,工作溫度-40~85°C,頻率穩定性200ppb,無鉛環保晶振,高穩定性晶振,6G相關設備晶振,網絡終端晶振,以太網設備晶振,低端路由器晶振,光終端設備晶振,SONET/SDH設備晶振.

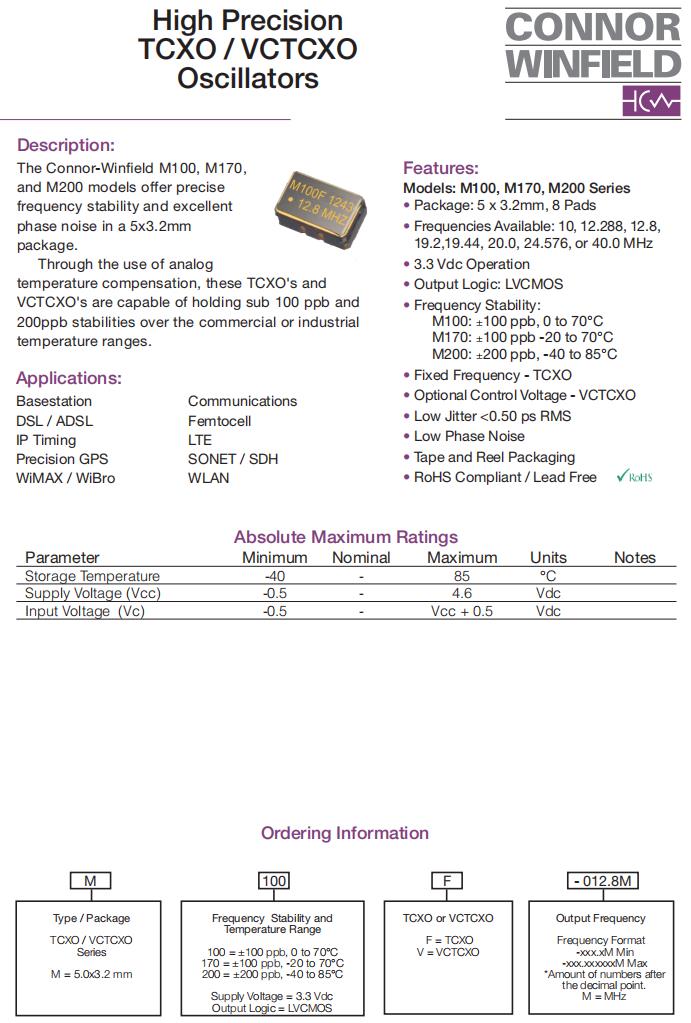

M200F-024.576M,5032mm貼片晶振,6G相關設備晶振特點：
•包裝5.0×3.2mm，8個腳
•可用頻率:10、12.288、12.8、 19.2、19.44、20.0、24.576或40.0MHz
•3.3V操作
•輸出邏輯：LVCMOS
•頻率穩定性：
M100: ±100 ppb, 0 to 70°C
M170: ±100 ppb -20 to 70°C
M200: ±200 ppb, -40 to 85°C
•固定頻率- TCXO
•可選控制電壓- VCTCXO
•低抖動< 0.5ps RMS
•低相位噪聲
•符合RoHS標準/無鉛
•帶卷包裝
M200F-024.576M,5032mm貼片晶振,6G相關設備晶振 參數表
項目 規格說明
額定頻率 24.576MHz
頻率公差 @ 25ºC 1 ppm
頻率穩定性
±200 ppb
電源電壓變化(Vcc±5%) ±0.20ppm
負載系數(±5%） ±0.20ppm
電源電壓(Vcc) 3.3V
電源電流(Icc) 3.3mA Max
周期抖動 5ps rms Max
積分相位抖動(帶寬=12 Khz至20 MHz) 1ps rms Max
19.2MHz時的SSB相位噪聲：
@ 10Hz offset
@ 100Hz offset
@ 1KHz offset
@ 10KHz offset
@ 100KHz offset
@ 1MHz offset
-90dBc/Hz
-115dBc/Hz
-135dBc/Hz
-151dBc/Hz
-154dBc/Hz
-154dBc/Hz
輸入阻抗 100K Ohm
工作溫度 -40~+85°C
負載 15pF
老化 ±3ppm
啟動時間 10ms max.
上升/下降時間10%至90% 8ns max

電壓（高）（VOh）
（低）（VOl）

 90%Vcc  Vdc  Min
 10%Vcc  Vdc max
儲存溫度
-40~85°C

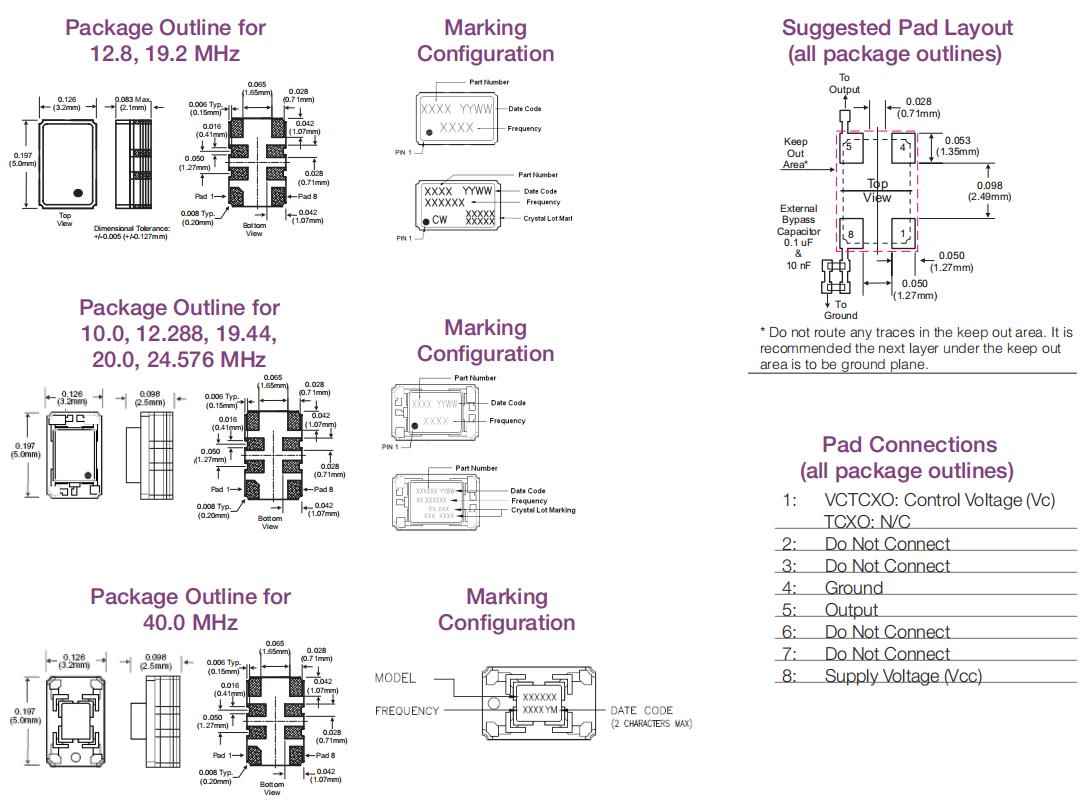

M200F-024.576M,5032mm貼片晶振,6G相關設備晶振 尺寸圖
原廠編碼 生產廠家 型號 頻率 頻率穩定度 頻率偏差 負載電容 ESR電阻 工作溫度
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-018-114.285M Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
CS-023-114.285M Connor-Winfield CS-023 114.285MHz ±20ppm ±20ppm 18pF 80 Ohm -40°C ~ 85°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-010.0M Connor-Winfield XL-1C 10MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-012.0M Connor-Winfield XL-1C 12MHz ±50ppm ±50ppm 16pF 60 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-020.0M Connor-Winfield XL-1C 20MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-016.0M Connor-Winfield XL-1C 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-012.0M Connor-Winfield XM-1 12MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-016.0M Connor-Winfield XM-1 16MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
XM-1-010.0M Connor-Winfield XM-1 10MHz ±50ppm ±50ppm 16pF 50 Ohm -10°C ~ 60°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-034-040.0M Connor-Winfield CS-034 40MHz ±50ppm ±30ppm 10pF 25 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-043-048.0M Connor-Winfield CS-043 48MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
CS-044-054.0M Connor-Winfield CS-044 54MHz ±25ppm ±15ppm 8pF 20 Ohm -40°C ~ 85°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XL-1C-018.432M Connor-Winfield XL-1C 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
XM-1-018.432M Connor-Winfield XM-1 18.432MHz ±50ppm ±50ppm 16pF 40 Ohm -10°C ~ 60°C
CS-018-114.285MHZ Connor-Winfield CS-018 114.285MHz ±100ppm ±100ppm 18pF 80 Ohm -40°C ~ 85°C
