首頁歐美晶振ACT晶振,9353晶振,高質量有源振蕩器

ACT晶振,9353晶振,高質量有源振蕩器

編號：84450015
頻率：1~156.25MHz

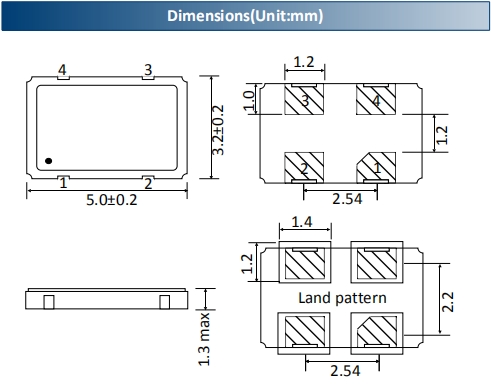

尺寸：5.0*3.2*1.3mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕...

分享到

　 ACT晶振,9353晶振,高質量有源振蕩器.智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
　貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.
.

全球分銷網絡作為discoverIE Group plc的一部分,通過我們的獨立分銷合作伙伴,ACT有源晶振可以在全球范圍內支持您的頻率控制要求.我們與Esterline Research and Design（Esterline）合作,提供具有獨特性能的定制振蕩器,適用于最苛刻的應用.通過使用Esterline的專有技術,我們?yōu)槭袌錾献罡咝阅艿腡CXO和OCXO提供全面的設計支持.

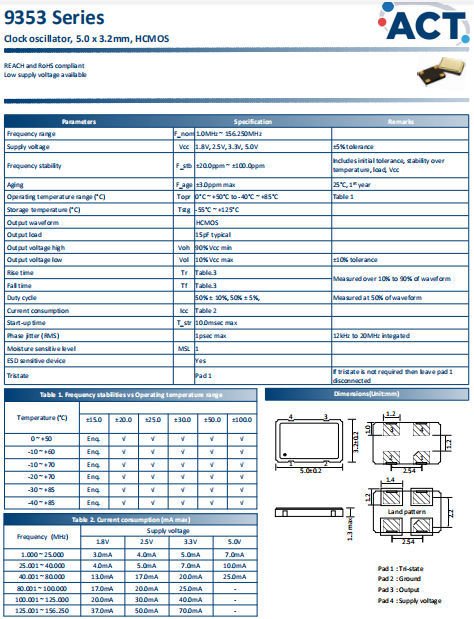

型號	符號	9353
輸出方式	-	HCMOS
輸出頻率范圍	fo	1~156.25MHz
電源電壓	V_CC	+1.8V~+5.0V
頻率公差（含常溫偏差）	f_tol	±20ppm~±100ppm
保存溫度范圍	T_stg	-55℃~+125℃
運行溫度范圍	T_use	0℃~+50℃ -40℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害石英晶體振蕩器.如需在+150°C以上焊接晶體產品,建議使用SMD晶體.在下列回流條件下,對晶體產品甚至5032振蕩器使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

抗沖擊

貼片晶振可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.

靜電

過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

使用環境(溫度和濕度)

請在規定的溫度范圍內使用5032晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

輻射

暴露于輻射環境會導致石英晶體性能受到損害,因此應避免照射.

鹵化合物

請勿在鹵素氣體環境下使用低功耗晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
