首頁歐美晶振Qantek晶振,QC25晶振,高性能SMD晶振

    Qantek晶振,QC25晶振,高性能SMD晶振

  • 編號：7919832
  • 頻率：16~50MHz

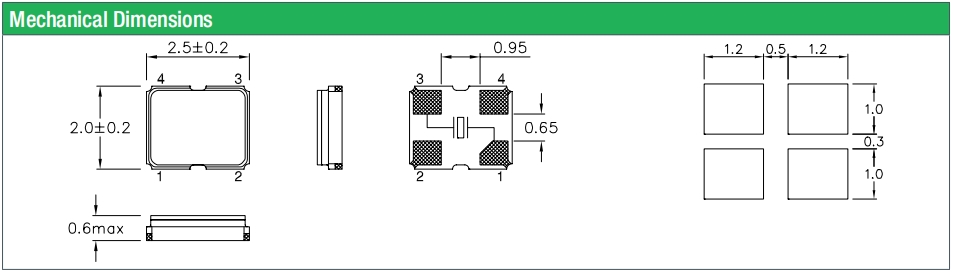

  • 尺寸：2.5*2.0*0.6mm
  • RoHS
  • RoHS2
小型體積貼片晶振適用于電子領域的表面貼片型石英2520晶振,本產品已被確定的高信賴性最適合用于電子產品部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足...

　  Qantek晶振,QC25晶振,高性能SMD晶振.超小型表面貼片型SMD晶振,最適合使用在通訊電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從16MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求.
　  晶振的真空封裝技術:是指SMD壓電石英晶體在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生;2.使進口晶振組件在真空下電阻減小;3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.
       QANTEK耐高溫晶振的供應渠道組織高效實用,所有的銷售,工程和管理職能都在Ft.美國佛羅里達州勞德代爾市.亞洲,歐洲和中東國家的直接產品來自位于德國和香港的三個分銷中心之一.所有北美（包括加拿大）和南美的貨物都由我們的Ft處理.除非客戶另有要求,否則佛羅里達州勞德代爾設施.銷售代表和分銷商戰略性地位于世界各地,并提供本地技術和產品支持.

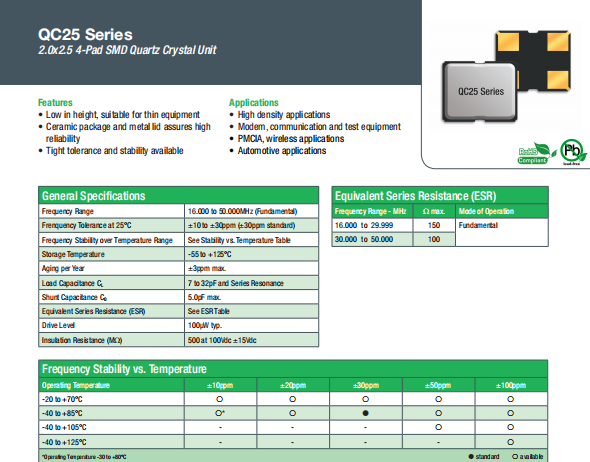

Qantek晶振 單位 QC25晶振 石英晶振基本條件
標準頻率 f_nom 16~50MHz 標準頻率
儲存溫度 T_stg -55°C～+125°C 裸存
工作溫度 T_use -20℃~+70℃
-40℃~+85℃
-40℃~+105℃
-40℃~+125℃		 標準溫度
激勵功率 DL 1.0μW Max. 推薦:100μW ～ 300μW
頻率公差 f_— l ±10ppm~±30ppm +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://www.ylajtgs.cn/
頻率溫度特征 f_tem ±50× 10-6 /-30°C～+85°C 超出標準的規格請聯系我們.
負載電容 C 7pF~32pF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 -10°C— +60°C, DL = 100μW
頻率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年
     輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體諧振器的地方(在20mm范圍之間).
     未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC或GND.
     熱影響
重復的溫度巨大變化可能會降低受損害的耐高溫2520晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況
     安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
     清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
     撞擊
雖然石英晶體諧振器產品在設計階段已經考慮到其耐撞擊性,但如果掉到地板上或者受到過度的撞擊,以防萬一還是要檢查特性后再使用.
     通電
不建議從中間電位和/或極快速通電,否則會導致貼片無法產生振蕩和/或非正常工作.環保晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD晶振產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”
      QANTEK晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少?gòu)U物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
      致力于環境保護,包括預防污染.在進口環保晶振晶體產品的規劃到制造、運行維修等整個過程中,努力提供環保型的產品和服務.在業務活動中,努力節約資源并節省能源,致力于減少?gòu)U棄物和再生資源的回收利用.在積極公開有關環境的信息的同時,通過支持環?；顒?dòng),廣泛地為社會作貢獻.致力于保護生物多樣性和可持續利用.切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act）,努力提高環境性能,不斷改善運用系統.
      對我們的產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.
      QANTEK晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
