    Quarztechnik晶振,QTC25晶振,壓電石英晶體

  • 編號：84421484
  • 頻率：16~50MHz

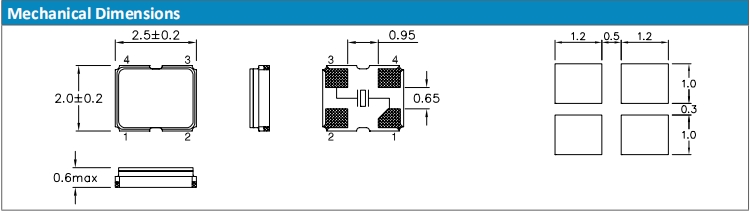

  • 尺寸：2.5*2.0*0.6mm
  • RoHS
  • RoHS2
貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)?520晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性...

　   Quarztechnik晶振,QTC25晶振,壓電石英晶體.小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應16.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
　   石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶體該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的耐高溫晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.
        我們是德國領先的石英晶體制造商之一.我們的優勢在于我們能夠在極短時間內將客戶的具體要求變?yōu)楝F(xiàn)實,我們廣泛的產品范圍使我們能夠處理智能手表晶振技術的許多方面,為客戶提供物有所值的價格和穩定的價格.

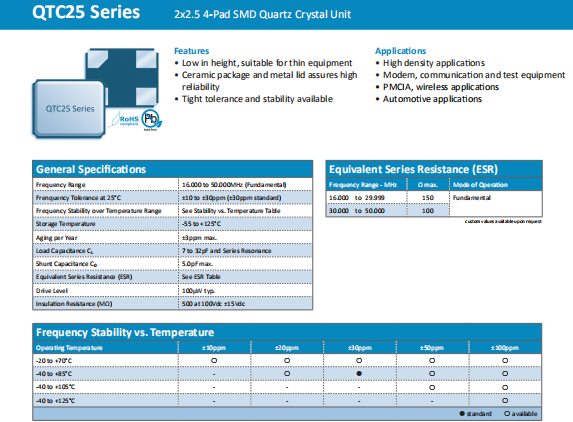

Quarztechnik晶振 單位 QTC25晶振 石英晶振基本條件
標準頻率 f_nom 16~50MHz 標準頻率
儲存溫度 T_stg -55°C～+125°C 裸存
工作溫度 T_use -20℃~+70℃
-40℃~+85℃
-40℃~+105℃
-40℃~+125℃		 標準溫度
激勵功率 DL 1.0μW Max. 推薦:100μW ～ 300μW
頻率公差 f_— l ±10ppm~±30ppm +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://ylajtgs.cn/
頻率溫度特征 f_tem ±50× 10-6 /-30°C～+85°C 超出標準的規格請聯系我們.
負載電容 C 7pF~32pF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 -10°C— +60°C, DL = 100μW
頻率老化 f_age ±5 × 10-6 / year Max. +25°C,第一年
     PCB設計指導
(1)理想情況下,機械蜂鳴器應安裝在一個獨立于音叉晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.
(2)在設計時請參考相應的推薦封裝.
(3)在使用焊料助焊劑時,按JIS標準(JISC60068-2-20/IEC60,068-2-20).來使用.
(4)請按JIS標準(JISZ3282,Pb含量1000ppm,0.1wt%或更少)來使用無鉛焊料.
    粘合劑
請勿使用可能導致SMD進口晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
    鹵化合物
請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.
    靜電
過高的靜電可能會損壞石英晶體諧振器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.
    自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對2520晶振產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未撞擊機器或其他電路板等.
     夸克集團將有效率的使用自然資源和能源,以便從源頭減少廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
     夸克晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.消除事故和環境方面的偶發事件,減少廢物的產生和排放,有效的使用能源和各種自然資源,對緊急事件做好充分準備,以便及時做出反應.
     對我們的高品質晶振產品進行檢驗,同時告知我們的員工顧客以及公眾,如何安全的使用,如何使用對環境影響較小,幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境.公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平.
     夸克晶振集團實施創新戰略,提高自主創新能力,確保公司可持續發展.實施節約戰略,提高建設節約環保型企業能力,確保實現節能環保規劃目標.
