石英晶振負載電容的作用
每個石英晶振焊接在線路板上都會有兩個外接電容，這兩個電容叫晶振的外部負載電容，作用是啟到平穩凈增基準精度，和到外部調節作用，分別接在晶振的兩個腳上和對地的電容，49/S石英晶振一般外接負載電容在22pf---33pf左右，當然這也要看每個IC和到線路的匹配，49/S晶振常規的負載電容在國內都是18pf或者20pf。表晶32.768K的常規負載電容是12.5pf，當然也是要看IC和到線路板的設計。外接電容它會直接影響到晶振的諧振頻率和輸出幅度，一般訂購晶振時候最后能準確的提供需要多大的負載電容，以為外接電容也是非常重要的一項指標。

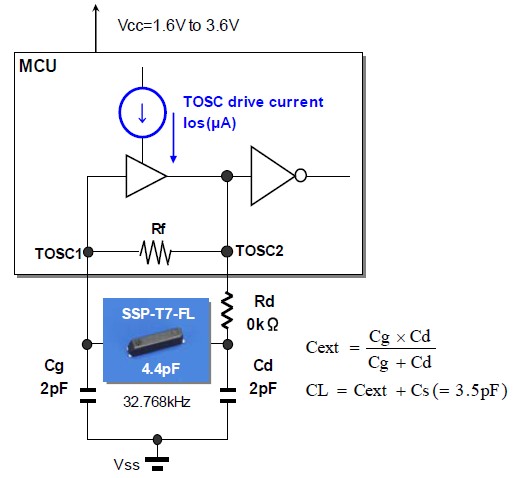

晶振的負載電容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd,Cg為分別接在晶振的兩個腳上和對地的電容,Cic（集成電路內部電容）+△C（PCB上電容）經驗值為3至5pf.

各種邏輯芯片的晶振引腳可以等效為電容三點式振蕩器. 晶振引腳的內部通常是一個反相器, 或者是奇數個反相器串聯. 在晶振輸出引腳 XO 和晶振輸入引腳 XI 之間用一個電阻連接, 對于 CMOS 芯片通常是數 M 到數十 M 歐之間. 很多芯片的引腳內部已經包含了這個電阻, 引腳外部就不用接了. 這個電阻是為了使反相器在振蕩初始時處與線性狀態, 反相器就如同一個有很大增益的放大器, 以便于起振. 石英晶體也連接在晶振引腳的輸入和輸出之間, 等效為一個并聯諧振回路, 振蕩頻率應該是石英晶體的并聯諧振頻率. 晶體旁邊的兩個電容接地, 實際上就是電容三點式電路的分壓電容, 接地點就是分壓點. 以接地點即分壓點為參考點, 振蕩引腳的輸入和輸出是反相的, 但從并聯諧振回路即石英晶體兩端來看, 形成一個正反饋以保證電路持續振蕩. 在芯片設計時, 這兩個電容就已經形成了, 一般是兩個的容量相等, 容量大小依工藝和版圖而不同, 但終歸是比較小, 不一定適合很寬的頻率范圍. 外接時大約是數 PF 到數十 PF, 依頻率和石英晶體的特性而定. 需要注意的是: 這兩個電容串聯的值是并聯在諧振回路上的, 會影響振蕩頻率. 當兩個電容量相等時, 反饋系數是 0.5, 一般是可以滿足振蕩條件的, 但如果不易起振或振蕩不穩定可以減小輸入端對地電容量, 而增加輸出端的值以提高反饋量，一般芯片的 Data sheet 上會有說明，時鐘晶體表晶，32.768K系列，現在國外設計開發都以小負載電容為主了，因?yàn)樾∝?fù)載電容，可以減少電流電壓的流量，表晶線路使用小負載電容也可以使電池使命延長，可以參考康華爾電子官方網站技術資料下載低電容匹配技術。
作者：康華爾--晶振帝國
