插件的有源晶振，跟有源貼片晶振兩款有什么區別，同樣頻率參數的有源晶振跟插件跟貼片能相互替換嗎？ KDS振蕩器,跟普通的KDS晶體諧振器,兩者有一定的區別,晶體振蕩器是在壓電石英晶片兩邊施加機械壓力,在壓電石英晶片的放心產生電場,這樣的現象為壓電效應,普通石英晶體振蕩器一般應用范圍就一般的電子數碼產品。
而石英晶體振蕩器,是利用了壓電石英晶片跟振蕩線路相結合。一顆石英晶體振蕩器里面有石英晶片,二極管,電容,電阻,IC相組成的。石英晶體振蕩器可以分為4大類,也可以稱呼為【有源晶振】等。1：普通石英晶體振蕩器【TCXO】,2：壓控晶振【VCXO】,3：溫補晶振【TCXO】,4：恒溫晶振【OCXO】
KDS有源晶振規格參數

KDS有源晶振規格	符號	KDS石英晶體振蕩器參數		條件
KDS有源晶振規格	符號	DSO753SV	DSO751SR	條件
輸出頻率范圍	f₀	0.200MHz ～ 230.000MHz		請確定你需要的頻率
電源電壓	V_CC	2.5V ±0.125V	3.3V ±0.165V
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	如下表所示
頻率穩定度	f_tol	±50 × 10^-6 Max.
功耗	I_CC	90mA Max.		50Ω
占空比	SYM	45% ～ 55%		在輸出交叉點處
輸出電壓	V_OH	V_CC-1.1V Min.
輸出電壓	V_OL	V_CC-1.5V Max.
輸出負載條件（ECL）	L_ECL	LV-PECL
有源晶振輸入電壓	V_IH	70% V_CC Min.		OE 終端或
有源晶振輸入電壓	V_IL	30% V_CC Max.		OE 終端或
上升時間 / 下降時間	tr / tf	1ns Max.		20% ～ 80%(V_OH-V_OL)
振蕩啟動時間	t_str	*10ms Max. 1**		在電源電壓最低時，所需時間為0秒
頻率老化	f_aging	±5 × 10^-6 / year Max.		+25°C,第一年 V_CC=2.5V,3.3V

康華爾電子公司長期備有KDS天津工廠所生產的小型SMD晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛，為了避免你所選購的產品符合你的要求，請在購買前聯系我們晶振業務部先取得樣品以及相關晶體資料.

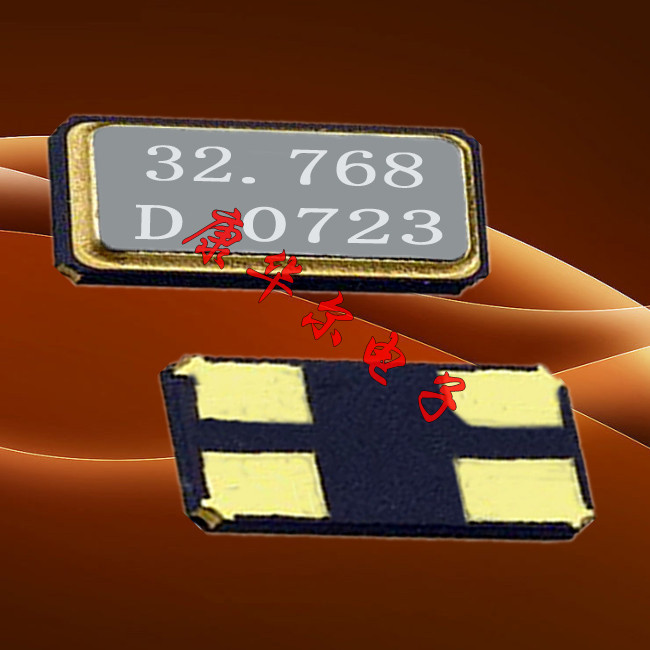

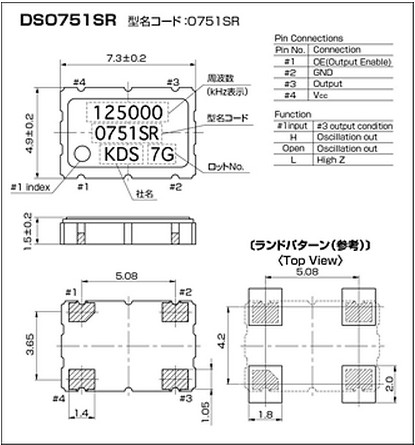

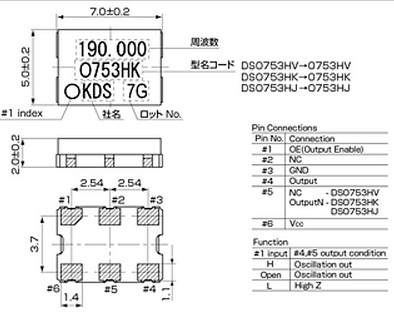

KDS振蕩器尺寸標準：
