淺談臺灣TXC晶振LVPECL/LVDS/HCSL邏輯晶體振蕩器的輸出

來源：http://konuaer.com 作者：康華爾電子 2016年03月25
    臺灣晶技TXC是一家專業頻率控制產品制造商致力于研究、設計、制造、和銷售Dual-Inline-Package(DIP)和表面安裝設備(SMD)石英晶體振蕩器產品.TXC目前專門從事這些類別的產品:晶體(32.768 khz,基本MHz,高精度兆赫,汽車級);振蕩器(32.768 khz,CMOS、硅MEMS、微分輸出,汽車級);VCXO(CMOS差分輸出);TCXO(基本、GPS、精密);OCXO(CMOS).康華爾電子著重向大家介紹TXC晶振的LVPECL/LVDS/HCSL邏輯晶體振蕩器的輸出.

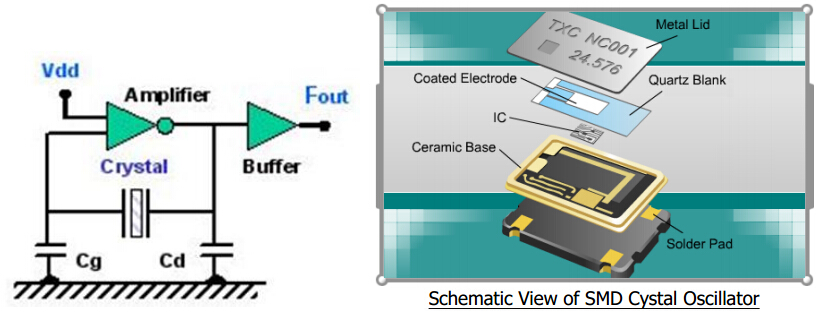

1、晶體振蕩器(XO)簡化框圖
   •XO是由石英晶體諧振器的振蕩電路IC集成在一個密封無鉛陶瓷封裝.
   •可以傳統的石英晶體諧振器諧振器或看到聲表面波諧振器.
   •預匹配和預先優化諧振器和振蕩電路提供準確、穩定、清潔頻率輸出信號.
2、What are LVPECL, LVDS and Logic Output
   • LVPECL stands for “Low-Voltage Positive Emitter-Coupled Logic”.
   • LVDS stands for “Low-Voltage Differential Signaling”
   • HCSL stands for “High Speed Current Steering Logic”

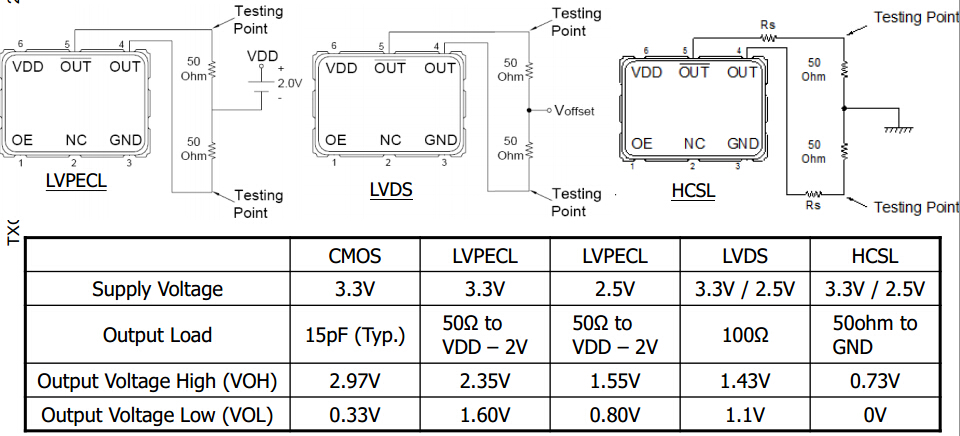

   • Specific termination circuits are required for LVPECL, LVDS and HCSL.

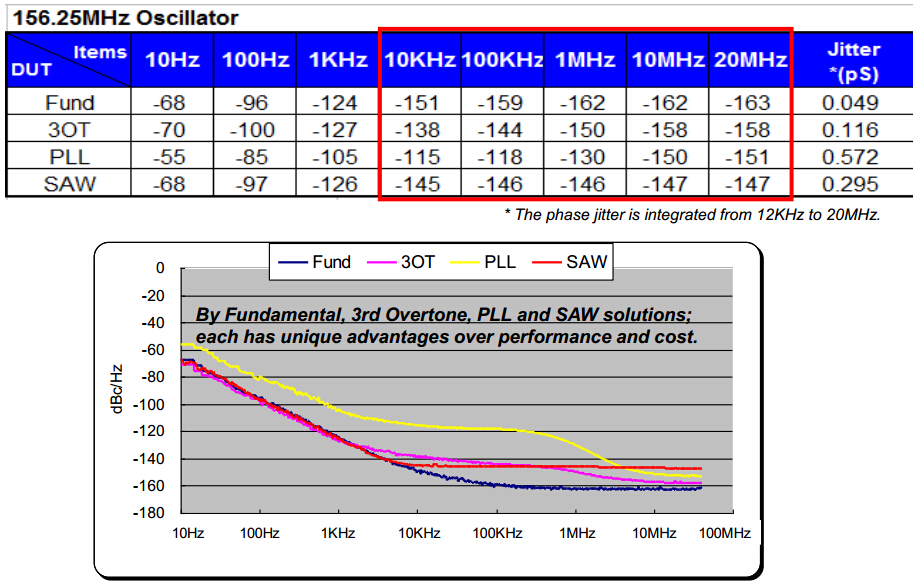

3、Phase Noise Performance by Various Solutions
4、Product Features
Oscillation
Solution		 Freq. Range Features Output
Type		 Voltage
(V)		 PKG
(mm)
Crystal
Fundamental		 25MHz~200MHz Stability ±25ppm/±50ppm
OTR -40℃~85℃
156.25M, Phase Jitter Typ. 0.10pS		 LVPECL
LVDS
 		 2.5
3.3
 		 7.0*5.0
5.0*3.2
3.2*2.5
Crystal
3rdOvertone		 25MHz~200MHz Stability ±25ppm/±50ppm
OTR -40℃~85℃
156.25M, Phase Jitter Typ. 0.12pS
Crystal  PLL 75MHz~700MHz Stability ±25ppm/±50ppm
OTR -40℃~85℃
156.25M, Phase Jitter Typ. 0.25pS
SAW
Fundamental		 75MHz~700MHz Stability ±50ppm/±100ppm
OTR -5℃~85℃/-10℃~70℃
156.25M, Phase Jitter Typ. 0.30pS

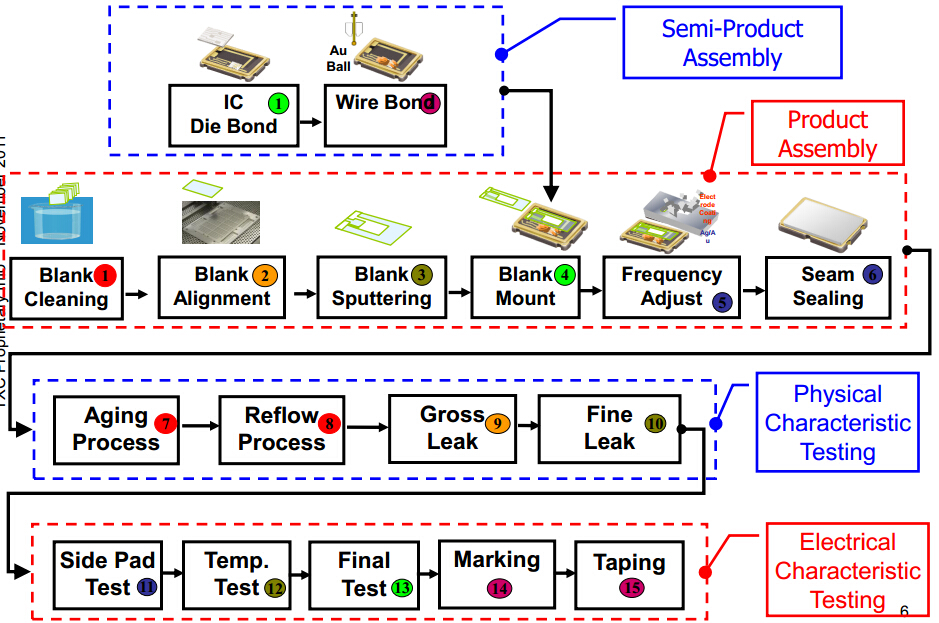

5、Manufacturing Process Flow

進口TXC晶體振蕩器的6大核心競爭力
  a、技術
     內部設計、仿真、加工能力
  b、質量
     保證在設計和生產
  c、服務
     全球銷售、營銷和技術工程師的支持
  d、成本效率
     在臺灣和中國經濟的規模生產工廠
  e、上市時間
     水晶&振蕩器小型化的領導者
  f、靈活性
     敏捷采樣能力和快速增加體積
  TXC生產的晶振目前位居世界領先地位,引進了日本最新的生產技術,超薄小型貼片石英晶體振蕩器性能穩定,耐高溫,是我們國內眾多廠商最信賴的品牌.
