更多>>RIVER啟動創新模式開發超小型1210音叉晶體
來源:http://ylajtgs.cn 作者:金洛鑫電子 2020年03月26
RIVER啟動創新模式開發超小型1210音叉晶體

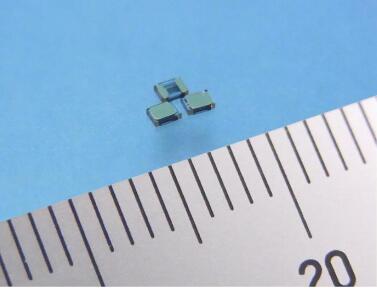

目前已知全世界最小的晶體尺寸是1.0×0.8mm的,但是在2017年的時候日本RIVERE石英晶體諧振器公司,就已經推出了超小體積的TFX-05系列,該產品的尺寸是1.2×1.0×0.35mm,為了成功開發出這顆晶體,RIVER 大河公司采用了最新的金屬擴散密封技術,創新了新的晶體封裝.TFX-05屬于32.768KHz系列,是一款極小型的時鐘晶體,已經投入到市場當中,并實際應用到產品里.接下來讓康華爾電子帶大家全方位了解一下,TFX-05晶振系列的參數特性,以及設計開發的過程.
日本,2017年6月5日:RIVER ELETEC再次突破了小型化的壁壘,宣布開發TFX-05晶振,這是世界上最小的32.768kHz音叉石英晶體單元.樣品已經提供,定于2017財年下半年開始量產. TFX-05晶振最顯著的特點是其極其緊湊的封裝(1.2×1.0×0.35mm),比以前的型號(TFX-04)小47.5%,而重量減輕了75%.為了滿足市場對智能手機,可穿戴設備和物聯網產品的更緊湊,更精確的32.768kHz的音叉晶體不斷增長的需求,RIVER ELETEC憑借其獨特的技術(例如晶體處理,微細加工和光刻技術)實現了相當大的小型化.RIVER ELETEC相信TFX-05晶振將為許多未來電子設備的小型化,輕量化和節省空間做出巨大貢獻.
對于TFX-05晶振,RIVER ELETEC建立了一種新的封裝密封方法,稱為金屬擴散密封,以創建創新的水晶封裝,該封裝是與石英振動器集成在一起的石英晶體封裝.
TFX-05晶振采用的創新流程如下:
分別在三個石英晶片中微制造了多個蓋子,振動器和基座.在將三個晶體晶片粘合在一起并同時進行氣密密封之后,將它們分成單獨的晶體單元.
這項新的包裝技術可確保32.768K晶振出色的耐候性,例如抗老化和耐熱性,以及包裝強度等于或大于RIVER ELETEC的常規電子束密封產品.該技術還可以節省資源,因此可以實現環保的制造.RIVER ELETEC計劃采用新工藝,使他們能夠?qū)⑦@種獨特的封裝制造到下一代產品中,這將需要更高的尺寸精度.
標準規格
TFX-05晶振非常適合需要超緊湊和低調設計的設備,例如智能手機,可穿戴設備和IoT產品.預計TFX-05晶振對電源控制功能的時鐘源,多功能手表和各種模塊的需求也很高.
特征:
•世界上最小的1210尺寸音叉石英晶體單元(32.768kHz)
•金屬擴散密封方法,這是RIVER的新封裝密封方法,用于同時粘合和密封石英晶片的各層
•Crystal Package:集成了石英振動器的石英晶體包裝
•盡管具有相當大的小型化,但其出色的電氣性能可與以前的型號相媲美
•高真空包裝可實現80kΩ的ESR
因?yàn)轶w積非常小,雖已投放到市場接收訂單,但是目前應用的廠家并不算多,但是再過幾年有可能會成為爆款,因?yàn)殡S著現在的產品越來越小,對電子元器件的體積也有了較高的要求,TFX-05晶振在尺寸上可以滿足任何小型產品的需求.
RIVER啟動創新模式開發超小型1210音叉晶體
目前已知全世界最小的晶體尺寸是1.0×0.8mm的,但是在2017年的時候日本RIVERE石英晶體諧振器公司,就已經推出了超小體積的TFX-05系列,該產品的尺寸是1.2×1.0×0.35mm,為了成功開發出這顆晶體,RIVER 大河公司采用了最新的金屬擴散密封技術,創新了新的晶體封裝.TFX-05屬于32.768KHz系列,是一款極小型的時鐘晶體,已經投入到市場當中,并實際應用到產品里.接下來讓康華爾電子帶大家全方位了解一下,TFX-05晶振系列的參數特性,以及設計開發的過程.
日本,2017年6月5日:RIVER ELETEC再次突破了小型化的壁壘,宣布開發TFX-05晶振,這是世界上最小的32.768kHz音叉石英晶體單元.樣品已經提供,定于2017財年下半年開始量產. TFX-05晶振最顯著的特點是其極其緊湊的封裝(1.2×1.0×0.35mm),比以前的型號(TFX-04)小47.5%,而重量減輕了75%.為了滿足市場對智能手機,可穿戴設備和物聯網產品的更緊湊,更精確的32.768kHz的音叉晶體不斷增長的需求,RIVER ELETEC憑借其獨特的技術(例如晶體處理,微細加工和光刻技術)實現了相當大的小型化.RIVER ELETEC相信TFX-05晶振將為許多未來電子設備的小型化,輕量化和節省空間做出巨大貢獻.
對于TFX-05晶振,RIVER ELETEC建立了一種新的封裝密封方法,稱為金屬擴散密封,以創建創新的水晶封裝,該封裝是與石英振動器集成在一起的石英晶體封裝.
TFX-05晶振采用的創新流程如下:
分別在三個石英晶片中微制造了多個蓋子,振動器和基座.在將三個晶體晶片粘合在一起并同時進行氣密密封之后,將它們分成單獨的晶體單元.
這項新的包裝技術可確保32.768K晶振出色的耐候性,例如抗老化和耐熱性,以及包裝強度等于或大于RIVER ELETEC的常規電子束密封產品.該技術還可以節省資源,因此可以實現環保的制造.RIVER ELETEC計劃采用新工藝,使他們能夠?qū)⑦@種獨特的封裝制造到下一代產品中,這將需要更高的尺寸精度.
標準規格
尺寸(最大) | 1.2×1.0×0.35mm |
標稱頻率 | 32.768kHz |
頻率公差(@25℃) | ±10ppm,±20ppm,±30ppm,±50ppm等 |
工作溫度范圍 | -20至+70℃/-40至+85℃/-40至+105℃等 |
等效串聯電阻(最大值) | 80kΩ |
運動電容/并聯電容(典型值) | 7.0fF/1.5pF |
負載電容 | 5.0pF,7.0pF,9.0pF和12.5pF(可根據要求提供定制值) |
驅動器級別(最大) | 1.0µW |
其他 |
無鉛 符合RoHS 可根據要求提供符合AEC-Q200的規格 |
特征:
•世界上最小的1210尺寸音叉石英晶體單元(32.768kHz)
•金屬擴散密封方法,這是RIVER的新封裝密封方法,用于同時粘合和密封石英晶片的各層
•Crystal Package:集成了石英振動器的石英晶體包裝
•盡管具有相當大的小型化,但其出色的電氣性能可與以前的型號相媲美
•高真空包裝可實現80kΩ的ESR
因?yàn)轶w積非常小,雖已投放到市場接收訂單,但是目前應用的廠家并不算多,但是再過幾年有可能會成為爆款,因?yàn)殡S著現在的產品越來越小,對電子元器件的體積也有了較高的要求,TFX-05晶振在尺寸上可以滿足任何小型產品的需求.
