首頁進口晶振ABRACON晶振,貼片晶振,ABM8G晶振,ABM8G-12.000MHZ-4Y-T3晶振

    ABRACON晶振,貼片晶振,ABM8G晶振,ABM8G-12.000MHZ-4Y-T3晶振

  • 編號：1894383
  • 頻率：12.000MHz

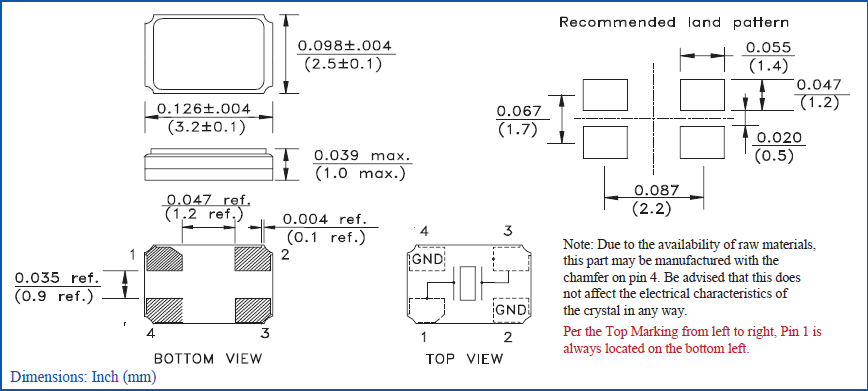

  • 尺寸：3.2*2.5*1.0mm
  • RoHS
  • RoHS2
此款SMD晶體并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝提升工作效率.


      ABRACON晶振,貼片晶振,ABM8G晶振,ABM8G-12.000MHZ-4Y-T3晶振.低頻晶振可從12.000MHz起對應,小型,薄型具備強防焊裂性,石英晶體在惡劣嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接以及高溫回流溫度曲線要求.
      石英晶振的切割設計：用不同角度對歐美晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。

西鐵城晶振 單位 ABM8G晶振 石英晶振基本條件
標準頻率 f_nom 12.000MHz~50.000MHz 標準頻率
儲存溫度 T_stg -40°C ～ +85°C 裸存
工作溫度 T_use -10°C ～ +60°C 標準溫度
激勵功率 DL 10μW Max. 推薦:10μW~100μW
頻率公差 f_— l ±50 × 10-6 (標準), +25°C 對于超出標準的規格說明,
請聯系我們以便獲取相關的信息, http://ylajtgs.cn/
頻率溫度特征 f_tem ±50 × 10-6/ 超出標準的規格請聯系我們.
負載電容 CL 18PF 不同負載要求,請聯系我們.
串聯電阻(ESR) R1 如下表所示 DL=100μW
頻率老化 f_age ±3×10-6/year Max. +25°C,第一年
ABRACON公司MHZ貼片晶振型號表：



ABM8G晶振系列原廠代碼表：
原廠編碼 廠家 型號 系列 頻率 封裝 尺寸 高度
ABM8G-12.000MHZ-4Y-T3 Abracon LLC ABM8G MHz Crystal 12MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-12.000MHZ-B4Y-T Abracon LLC ABM8G MHz Crystal 12MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-25.000MHZ-B4Y-T Abracon LLC ABM8G MHz Crystal 25MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-24.000MHZ-B4Y-T Abracon LLC ABM8G MHz Crystal 24MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-16.000MHZ-18-D2Y-T Abracon LLC ABM8G MHz Crystal 16MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-25.000MHZ-18-D2Y-T Abracon LLC ABM8G MHz Crystal 25MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-24.000MHZ-18-D2Y-T Abracon LLC ABM8G MHz Crystal 24MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-12.000MHZ-18-D2Y-T Abracon LLC ABM8G MHz Crystal 12MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-16.000MHZ-B4Y-T Abracon LLC ABM8G MHz Crystal 16MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
ABM8G-26.000MHZ-18-D2Y-T Abracon LLC ABM8G MHz Crystal 26MHz 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)

機械振動的影響
       當美國晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
      (1)理想情況下，機械蜂鳴器應安裝在一個獨立于進口晶振的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
      (2)在設計時請參考相應的推薦封裝。ABRACON晶振,貼片晶振,ABM8G晶振,ABM8G-12.000MHZ-4Y-T3晶振
      (3)在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
      (4)請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
      (1)在更高或更低溫度或高濕度環境下長時間保存貼片石英晶振產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
      正常溫度和濕度：
      溫度：+15°C至+35°C，濕度25%RH至85%RH（請參閱“測試點JIS C 60068-1/IEC 60068-1的標準條件”章節內容）。
      (2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

       公司已通過iso9001 - 2008認證，并在德克薩斯州、加利福尼亞州、中國、臺灣、新加坡、蘇格蘭、以色列、匈牙利、英國、德國等地的德州和銷售辦事處獲得設計和應用工程資源。Abracon提供了廣泛的石英定時晶體和有源晶振，MEMS振蕩器，實時時鐘(RTC)，藍牙模塊，陶瓷諧振器，鋸濾器和諧振器，功率和射頻電感，變壓器，電路保護元件和射頻天線和無線充電線圈。
       Abracon公司成立于1992年，總部位于德克薩斯州的斯派伍德，是全球領先的被動和機電同步、同步、電力、連通性和射頻解決方案的制造商。Abracon工程副總裁Syed Raza評論說：“半導體技術致力于將所有的功耗從最新一代的MCU和RF芯片組中扭轉出來，芯片上的皮爾斯石英晶體振蕩器缺乏必要的增益，對gm_critical指標產生不利影響。PAS測試是診斷可預防問題的最可靠的方法。ABRACON晶振,貼片晶振,ABM8G晶振,ABM8G-12.000MHZ-4Y-T3晶振


美國Abracon晶振將：
       通過適當控制陶瓷面晶振生產環境影響的物質，減少能源的使用，以達到節約能源和節約資源的目的。
       有效利用資源，防止環境污染，減少和妥善處理廢物，包括再利用和再循環。
       通過開展節能活動和減少二氧化碳排放防止全球變暖。
       避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產。
       遵守有關石英無源諧振器制造環境保護的法律、標準、協議和任何公司承諾的其他要求。
       根據環境方針制定環境目標和目標，同時促進這些活動，并定期檢討3225無源晶振環境管理體系的持續改進。在我們的環境政策中教育所有員工和為我們的團隊工作的人，通過教育和提高意識來提高他們的環保意識。確保公眾環境保護活動的信息公開。
       Abracon晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。
