首頁進口晶振愛普生晶振,石英晶振,C-005R晶振,時鐘晶體,C-005R 32.7680K-AC

    愛普生晶振,石英晶振,C-005R晶振,時鐘晶體,C-005R 32.7680K-AC

  • 編號：72776403
  • 頻率：32.768KHz

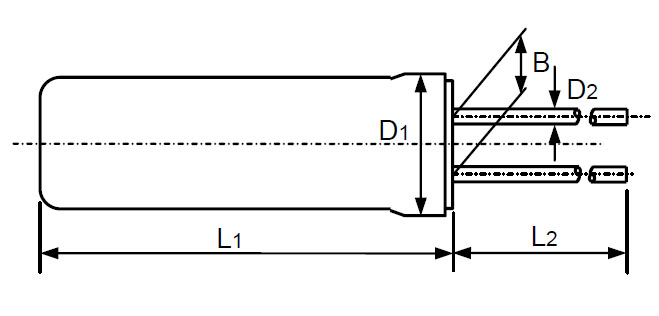

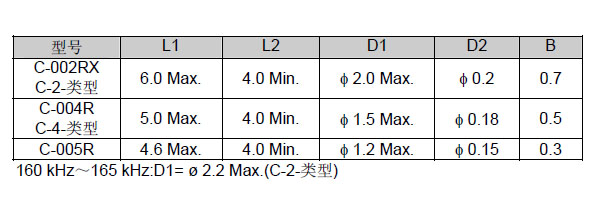

  • 尺寸：4.6*1.2mm
  • RoHS
  • RoHS2
插件石英晶振最適合用于比較低端的電子產品,"C-005R 32.7680K-AC",比如兒童玩具,普通家用電器,即使在汽車電子領域中也能使產品高可靠性的使用.并且可用于安全控制裝置的CPU時鐘信號發生源部分,好比時鐘單片機上的石英...

        愛普生晶振,石英晶振,C-005R晶振,時鐘晶振."C-005R 32.7680K-AC",引腳焊接型石英晶體元件.工廠倉庫長時間大量庫存常用頻點,.高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.
        愛普生石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。

晶振項目 符號 C-005R晶振 條件
額定頻率范圍 f_nom 32.768kHz 32kHz ～ 100kHz 請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度 T_stg -20°C ～ +70°C 裸存
工作溫度 T_use -10°C ～ +60°C
激勵功率 DL 1.0μW Max. 工作激勵功率0.5μW Max.
頻率公差
（標準）		 f_tol ± 20 × 10-6,
± 50 × 10-6		 ± 50 × 10-6,
± 100 × 10-6		 +25°C,
DL=0.1μW
拐點溫度 Ti +25°C ±5°C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max.
負載電容 CL 6pF,7pF, 9pF, 12.5pF 可指定
串聯電阻（ESR） R1 65kΩ Max. 65kΩ ～ 25kΩ
串聯電容 C1 1.9fF Typ. 2.5fF ～ 0.6fF
分路電容 C0 0.8pF Typ. 1.2pF ～ 0.5pF
頻率老化 f_age ±3 ×10-6 / year Max. ±5 ×10-6 / year Max. +25°C,
第一年

＜晶體諧振器＞"C-005R 32.7680K-AC"
        如果過大的激勵電力對石英晶體諧振器外加電壓，有可能導致特性老化或損壞，因此請在宣傳冊、規格書中規定的范圍內使用。
        讓無源晶振振蕩的電路寬裕度大致為負性阻抗值。本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上，若是車載和安全設備，則推薦10倍 以上。
＜晶體振蕩器＞
        晶體振蕩器的內部電路使用C-MOS。閉鎖、靜電對策請和一般的C-MOS IC一樣考慮。有些進口晶體振蕩器沒有和旁路電容器進行內部連接。使用時，請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以 最短距離連接。關于個別機型請確認宣傳冊、規格書。
＜晶體濾波器＞
        注意電路板圖形的配置，避免輸入端子和輸出端子靠得太近。愛普生晶振,石英晶振,C-005R晶振,時鐘晶體
        如果貼裝晶體濾光片的電路板的雜散電容較大，為了消除該雜散電容，有時需要配置調諧電路。
        如果過大的激勵電力對壓電石英晶體外加電壓，有可能導致特性老化或損壞，因此請在濾波器的輸入電平在−10dBm以下的狀態下使用。
＜光學產品＞
       由于制造過程中進行了灰塵等異物管理，因此包裝開封以后，請在進行清潔度管理的環境中使用。




        愛普生株式會社EPSON晶振不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?；顒觼眍A防污染.
       "C-005R 32.7680K-AC",在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高插件石英晶振環?；顒拥乃?
        愛普生株式會社EPSON晶振通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
        將32.768K晶振環?；顒拥男畔⑾蚬緝韧夤_,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
        通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
        愛普生晶振集團將建立可行的技術及經濟性環境目標,并確保其環境保護活動的質量.
        集團公司將關注所有環境適用的法律、法規和協議的遵守情況.另外為更有效的進行32.768K插件晶振環境保護,將建立自己的特有的環境標準.愛普生晶振,石英晶振,C-005R晶振,時鐘晶體
        精工愛普生晶振集團將在各領域內的商務運作中實施持續改進,包括能源資源的保持,回收再利用以及減少廢棄物等.
