首頁進口晶振石英晶體諧振器,FC-12D貼片晶振,愛普生晶振,FC-12D 32.7680KA-A3

    石英晶體諧振器,FC-12D貼片晶振,愛普生晶振,FC-12D 32.7680KA-A3

  • 編號：3835679
  • 頻率：32.768kHz

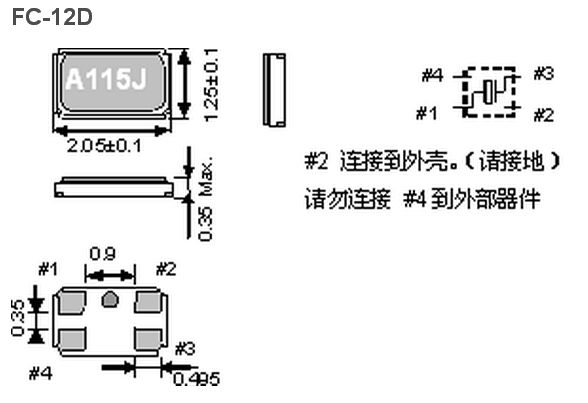

  • 尺寸：2.05×1.25×0.35mm詳細請瀏覽PDF文檔
  • RoHS
  • RoHS2
石英晶體諧振器,FC-12D貼片晶振,"FC-12D 32.7680KA-A3"愛普生晶振,頻率范圍:32.768kHz (32kHz to 77.5kHz),外部尺寸規格:2.05×1.25×0.35mm,FC-12D:2.05×1.2×0.6mm,FC-12M,諧波次數基頻,應用:智能卡,FC-12D:小型電...

    石英晶體諧振器,FC-12D貼片晶振,愛普生晶振,"FC-12D 32.7680KA-A3",貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

EPSON晶振項目 符號 規格說明 條件
FC-12D FC-12M
額定頻率范圍 f_nom 32.768kHz 32.768kHz 32kHz to 77.5kHz 請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度 T_stg -55 °C to +125 °C 裸存
工作溫度 T_use -40 °C to +85 °C
激勵功率 DL 0.25μW Max. 0.5μW Max.
頻率公差（標準） f_tol ±20×10-6 ±20 × 10-6
±30 × 10-6		 +25 °C,DL=0.1 μW 如需更嚴格的公差,請聯系我們
拐點溫度 Ti +25 °C±5 °C
頻率溫度系數 B -0.04 × 10-6/ °C2 Max
負載電容 CL 7pF,9pF,12.5pF 12.5pF 可指定
串聯電阻（ESR） R1 75kΩ Max. 90kΩ Max. 90kΩ to 65kΩ
串聯電容 C1 3.7fF Typ. 6.4fF Typ. 7.0fF to 2.7fF
分路電容 C0 0.8 pF Typ. 1.3pF Typ. 1.6pF to 0.8pF
頻率老化 f_age ±3 ×10-6 / year Max +25 °C, 第一年

貼片晶振安裝時注意事項
  加熱包裝材料至+150°C以上會破壞產品特性或損害產品,如需在+150°C以上焊接晶體產品,建議使用SMD產品."FC-12D 32.7680KA-A3",在下列回流條件下,對晶體產品甚至SMD晶振產品使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情 況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
貼片晶振自動安裝時的沖擊
  自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.




   "FC-12D 32.7680KA-A3", 石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.
　 正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.
其選取的步驟如下：
首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.
當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.
 ※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）}     gm為互導,單位：S（西門子）
 ※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.
 ※ -R的要求(標準)：
    -R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配
    不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
