首頁進口晶振愛普生晶振,貼片晶振,MA-505,MA-506晶振,石英諧振器,MA-506 24.0000M-C0:ROHS

    愛普生晶振,貼片晶振,MA-505,MA-506晶振,石英諧振器,MA-506 24.0000M-C0:ROHS

  • 編號：69195958
  • 頻率：4MHz~64MHz

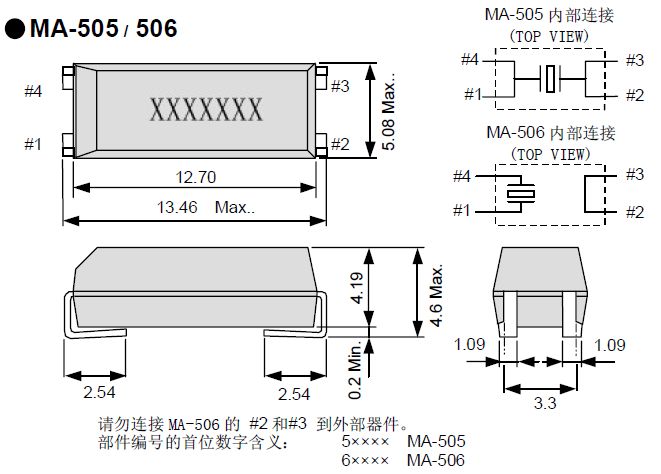

  • 尺寸：13.46x5.08x4.6mm詳細瀏覽PDF文檔
  • RoHS
  • RoHS2
石英諧振器,MA-505,506貼片晶振,"MA-506 24.0000M-C0:ROHS"時鐘電路晶振,頻率范圍:4MHz~64MHz,外部尺寸規格:13.46x5.08x4.6mm,諧波次數:基頻:三次諧波(30MHz~64MHz)應用:用于集成電路的時鐘


    石英諧振器,MA-505,506貼片晶振,時鐘電路晶振,"MA-506 24.0000M-C0:ROHS",愛普生品牌系列千赫子的石英晶振,目前占據了中國市場進口晶振%25的份額,品牌質量,貨期,品種,品質是廣大用戶有目共睹,從MC-146晶振最早期從MP4,MP3收音機模塊啟用開始,在到國內外各大知名品牌手機,最后應用到國內山寨手機市場,幾乎占據了%80的手機行業晶振類別,產品本身特點是體積小,耐高溫,穩定性能高,排帶包裝,應用自動貼片方便.愛普生晶振小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

項目 符號 晶振型號MA-505,506 備注
額定頻率范圍 f_nom 4.000MHz ～ 29.999MHz 基頻 *1
30.000MHz ～ 64.000MHz 三次諧波 *2
儲存溫度 T_stg -55°C ～ +125°C 裸存
工作溫度 T_use -20°C ～ +70°C 請聯系我們以便獲取關于-40°C ～ +85°C范圍可用性的相關信息。
激勵功率 DL 10μW ～ 100μW
頻率公差
（標準）		 f_tol ±50 × 10-6 +25°C
頻率溫度特征
（標準）		 f_tem 低于5.5MHz : ±50 × 10-6 -20°C ～ +70°C
對于超出標準的規格說明，請聯系我們以便獲取相關的信息。
超出5.5MHz : ±30 × 10-6
負載電容 CL 基頻:10pF ～ ∞ 可指定。
泛音:5pF ～ ∞
串聯電阻（ESR） R1 如下表所示 -20°C ～ +70°C,
DL=100μW
分路電容 C0 5 pF Max.
頻率老化 f_age ±5 × 10-6 / year Max. +25°C,
第一年




超聲波清洗
  （1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
  （2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.
  （3）請勿清洗開啟式產品 "MA-506 24.0000M-C0:ROHS",
  （4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
  （5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
操作
    請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.
使用環境（溫度和濕度）
    請在規定的溫度范圍內使用產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.
