首頁進口晶振石英晶振,愛普生貼片晶振,NS-21R諧振器,車載設備晶振

    石英晶振,愛普生貼片晶振,NS-21R諧振器,車載設備晶振

  • 編號：12862043
  • 頻率：300.0~500.0MHZ

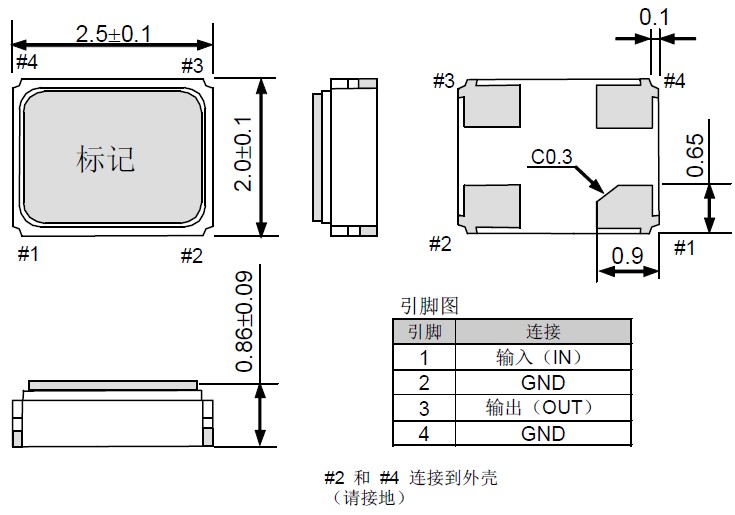

  • 尺寸：2.5*2.0mm
  • RoHS
  • RoHS2
愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動...


      愛普生貼片晶振,NS-21R諧振器,車載設備晶振,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

晶振參數 符號 NS-21R
標準頻率 fo 300 MHZ to 500 MHZ
存儲溫度 T_stg -40℃~+85℃
工作溫度 T_use -40℃~+85℃
頻率公差 F_tol ±50.0 × 10-6 Max
激進功率 DL 2 mW MAX
拐點溫度 Ti +20℃ ± 20℃
頻率溫度系數 B -(1.6 ± 0.4) × 10-8/ ℃2
諧波比率 RS/R1 2 Min
串聯電阻(ESR) R1 20 Ω Max
抗沖擊性 S.R ±10.0 × 10-6  Max
頻率老化 F_age ±10.0 × 10-6 / years Max

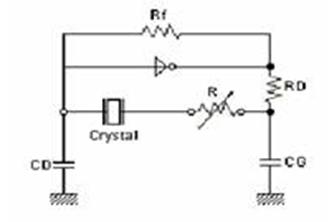

    一般來說,微處理器的振蕩電路由考畢茲電路顯示派生如下：
    鎘和CG是外部負載電容,其中已建成的芯片組. （請參閱芯片組的規格）
    Rf為具有200KΩ~1MΩ反饋電阻.它的內置芯片一般設置.
    Rd為限流電阻470Ω與1KΩ~.這個阻力是沒有必要的公共電路,但僅用于具有高電源電路.
    一個穩定的振蕩電路需要的負電阻,其值應是晶體阻力的至少五倍.它可寫為|-R|>5的Rr.
   例如,為了獲得穩定的振蕩電路中,IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω.負阻“的標準來評估一個振蕩電路的質量.在某些情況下,例如老化,熱變化,電壓變化,以及等等,電路可能不會產生振蕩的“Q”值是低的.因此,這是非常重要的衡量負電阻（-R）以下說明.
     愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.
    愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.
    為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.
1.技術支持                                                                        2.客服咨詢
全方位技術指導,專業的技術支持讓您感受到                 專業的銷售團隊,耐心為您解答任何疑問,讓您的
前所未有的后顧無憂.                                                          消費得到保障.
3.質量保證，誠信為上                                                    4.提升業績,降低成本
我司以“以科技為動力，以質量求生存”為理念.               為您的產品量身訂制,免費取樣,
                                                                                              為您做到低成本,高效率.
