首頁進口晶振貼片晶振,愛普生晶振,SG-8002JC晶振,安卓手機晶振

    貼片晶振,愛普生晶振,SG-8002JC晶振,安卓手機晶振

  • 編號：50629167
  • 頻率：1.0~125.0MHZ

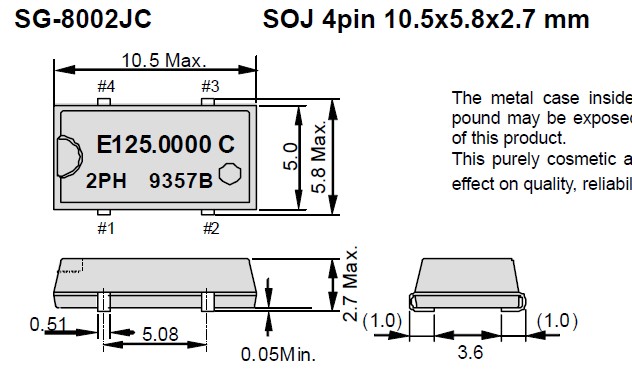

  • 尺寸：10.5*5.0mm
  • RoHS
  • RoHS2
愛普生有源晶振,SG-8002JC晶振,安卓手機晶振,有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15A以下,編帶...


      貼片晶振,愛普生有源晶振,SG-8002JC晶振,安卓手機晶振, 有源晶振是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振參數 符號 SG-8002JC
標準頻率 fo 1.0MHZ to 125.0MHZ
電源電壓 Vcc 4.5V~5.5V
存儲溫度 T_stg -55℃~+125℃
工作溫度 T_use -20℃~+70℃
頻率公差 F_tol ±50.0 × 10-6 Max
電流消耗 Icc 30 mA MAX
輸出當前禁用 I_dis 16 mA MAX
靜態電流 I_std 50 uA MAX
對稱性 SYM 40% to 60%
輸出負載 L_CMOS 15pF Max
輸出電壓 VOH Vcc-0.4V Min
VOL 0.4V Max
上升/下降時間 tr/tf 3ns Max
啟動時間 T_str 10ms Max
頻率老化 F_aging ±5.0 × 10-6 / years Max



      石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.
      頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).
      在(圖)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.

     愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.
     新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.
     商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.
     生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.
     環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
1.技術支持                                                                        2.客服咨詢
全方位技術指導,專業的技術支持讓您感受到                 專業的銷售團隊,耐心為您解答任何疑問,讓您的
前所未有的后顧無憂.                                                          消費得到保障.
3.質量保證，誠信為上                                                    4.提升業績,降低成本
我司以“以科技為動力，以質量求生存”為理念.               為您的產品量身訂制,免費取樣,
                                                                                              為您做到低成本,高效率.
