亞皮秒相位穩定倍頻器與Oscillator的關系
　　亞皮秒相位穩定倍頻器的開發是受性能要求的推動,而這些性能要求是進一步促進線性加速器同步技術的發展水平的.現有的乘法器由于溫度變化而導致的相位漂移遠遠超過配電系統的規格.例如,SLAC2英里直線加速器中使用的現有乘法器在2856MHz(約3900fS/℃)時的溫度系數高達4度/℃[1].下一代線性對撞機要求射頻中的相位穩定度為100fS左右,該頻率以357MHz的頻率分布在30公里內,每600米有50個分布點[2].經歷20度環境溫度變化的單個此類乘法器將引入相移700倍以上,這是可接受的.采用了反饋穩定技術來減小誤差,但是較低的漂移乘法器會減小穩定波束相位所需的環路增益,從而增加了穩定裕度.
　　對各種乘法器拓?fù)?聲表面濾波器類型和組件進行了研究,以開發出一種固有穩定的電路,該電路還具有較低的相位噪聲,并且設計了一種新型的自舉式烤箱結構來嚴格控制電路的溫度.這些發現被合并到兩個超出設計目標的原型單元中.

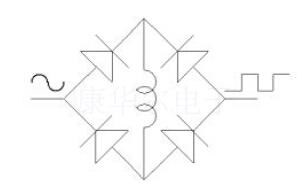

圖1.Wenzel奇數階拓?fù)?/span>

　　通用二極管倍頻器電路也傾向于以類似方式抑制幅度和溫度引起的相移.其他被拒絕為候選者的乘法器拓?fù)渚哂蟹橇汩撝?這將導致顯著的AM到PM轉換,并有望表現出顯著的閾值溫度系數.
雙實驗測試床
　　大多數實驗是使用輸出頻率為1500MHz的3X乘法器進行的.構建了一個由100MHz低噪聲恒溫石英晶體振蕩器,一個高電平5X倍頻器,放大器和衰減器組成的500MHz源(圖2).

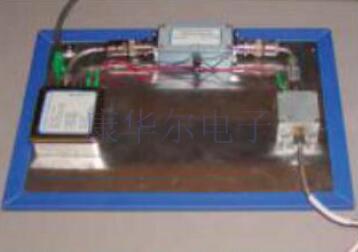

圖2.500MHz測試源

　　從一開始就意識到,由于室內環境溫度的變化,測試臺部件,測試設備和電纜的溫度系數會產生重大的測量問題.為了最大程度地減少這些問題,對參考頻率功率分配器,參考乘法器和相位比較混頻器以及低通濾波器進行了烘箱處理(圖3).

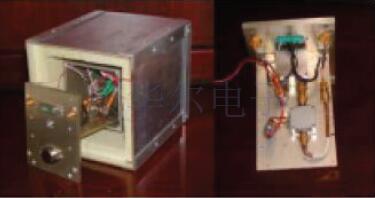

圖3.參考通道烤箱

　　加熱晶體管安裝在1/4英寸厚的鋁制外殼的所有表面上,以實現均勻的熱量分布,傳感熱敏電阻位于前連接器板和內部安裝板的連接處,以引導內部板的溫度.在內部板的底部,整個烤箱結構都被泡沫絕緣材料所包圍,內部板的兩側都有用于所有參考支腳組件的空間,包括功率分配器,混合器和倍增器.初始測試配置,包括溫度室.
　　僅在室內使用兩條半剛性電纜和一條連接的SMA子彈進行的初步溫度測試顯示,相移約為0.7pS,從一次運行到下一次運行會有不可預測的變化,使得0.1pS分辨率的測量不切實際.進一步的實驗得出的結論是,由于腔室的單個進入端口,連接器和電纜設計而導致的電纜必要的彎曲都會導致相位不穩定.

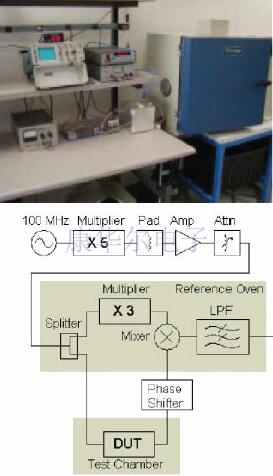

圖4.初始測試臺

　　Tenney Jr室中沒有連接器的溫度循環的Gore Ready Flex.145溫度循環電纜的單回路表現出約0.1pS的可預測相位漂移,但需要提高一個數量級.為了使暴露在溫度變化下的電纜量最小化,構建了一個小的熱電溫度室,在其兩端各有一個用于電纜的孔,以避免彎曲(圖5).使用低相位漂移電纜(Storm產品,PhaseMaster190)和低相位漂移Astrolab＃29485-3SMA子彈進行的測試表明,從20℃~+50℃的相移僅為0.02ps,并且?guī)缀鯖]有磁滯現象.
奇數乘法器測試
　　對Wenzel晶振公司的奇數倍增器拓?fù)浣Y(jié)構的兩個二極管和四個二極管版本進行的快速測試表明,四個二極管版本顯示的漂移明顯較小,在20度范圍內僅變化5.6pS,約為該器件的相移的1/3.兩個二極管版本.在四個二極管版本中,單獨加熱相反極性的二極管會產生相反極性的相移,這表明正按預期進行補償.

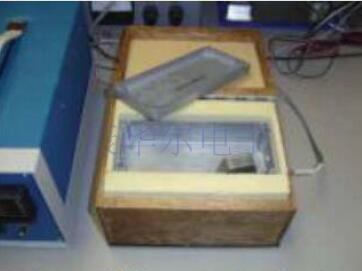

圖5.熱電箱

　　在30℃~+50℃的新腔室中測試了標準的四二極管乘以3的500至1500MHz的Bluetop乘法器(帶有集總元件濾波器和MMIC放大器).相位漂移為10pS,重復性好.四二極管乘法器的另一個版本在TaconicRF60電路板材料上具有帶螺紋的發夾式微帶通濾波器,在相同溫度范圍內漂移8.6pS(圖6).

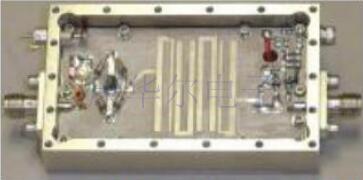

圖6.帶微帶濾波器的乘法器

　　在不使用倍增二極管的情況下測試微帶濾波器會產生13pS的漂移,這表明倍增器中發生了一些抵消.構造了另一個陶瓷元件濾波器,并在500MHz下進行了測試,漂移為5.5pS.1.5GHz的集總帶通濾波器表現出約5.0pS的漂移.這兩個濾波器在實際的烘箱化范圍內,需要適度的烘箱增益50才能達到0.1pS的穩定性,并且比微帶濾波器小得多.在20℃~40℃的溫度范圍內對Lark Engineering2.856GHz介質濾波器P/N45D2856-50-3CC進行了測試,結果出色,僅漂移1.7pS,僅需進行適度的溫度控制即可穩定下來.乘法器奇數部分的整體性能預計小于10pS,需要烤箱增益為100或更高.
自舉烤箱
　　傳統上,當需要異常精確的溫度控制時,可使用嵌套的雙烤箱溫度控制器,從而獲得數千個熱增益[4].嵌套烤箱控制器會增加大量的復雜性,通常需要經過培訓的技術人員進行仔細的調整,并且由于內部烤箱必須在高于外部烤箱的溫度下運行,因此在任何給定的環境溫度下,內部烤箱必須在比單烤箱更高的溫度下運行.Wenzel以前已經開發了一種專有的自舉式烤箱技術,該技術可達到雙烤箱的性能,而無需電路復雜性或高溫要求.在最簡單的實現中,由導熱材料制成的內外烤箱罐在某一點或沿等溫線熱連接,并在所有其他點彼此絕緣(圖7).

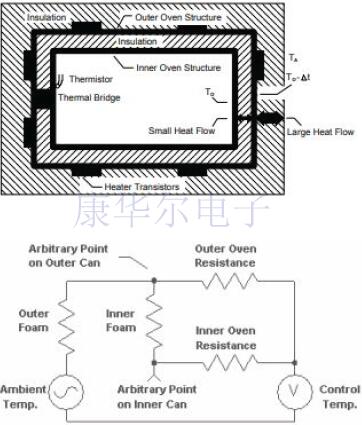

圖7.自舉烤箱方案

　　傳感器(通常是熱敏電阻)位于此連接點處或附近,以便在電模擬中精確控制其溫度,表示為固定的控制溫度V.(熱敏電阻的最佳位置可能略微靠近環境,以補償有限的開環增益.)熱量通過半導體或電阻加熱元件施加到外部烤箱.由于外烤箱的罐子大約是等溫的(與外烤箱的泡沫相比,外烤箱的電阻低)并且溫度與內烤箱的罐子幾乎相同,所以幾乎沒有熱量流過罐子之間的隔熱層,因此,罐上的熱梯度很小.內部烤箱.本質上,外部烤箱可以在罐之間引導絕緣泡沫的冷側,從而大大提高其有效的耐熱性.
　　由于絕緣材料的熱阻比烤箱結構的電阻高幾個數量級,因此環境溫度變化的衰減系數等于烤箱外部結構熱阻與泡沫外部熱阻之比與溫度之間的乘積.內部烤箱結構的熱阻與內部泡沫的熱阻有關.Wenzel Associates的實驗表明,將一個簡單的銅”毯子”包裹在目標設備上并連接到熱敏電阻位置附近的外部烤箱,其系數提高了50倍.采用由Bergquist Thermal Clad材料制成的PCB作為內部烤箱結構,高性能烤箱恒溫晶體振蕩器的熱增益超過500,已實現了更大的改進.該P(yáng)CB是0.060實心銅層,帶有絕緣層并在一側走線.PCB具有三個安裝點,但只有一個安裝點允許與外部烤箱直接熱接觸,并且控制熱敏電阻位于此點.乘法器使用了類似的方法,只是將一塊單獨的銅片回流到PCB的底部.

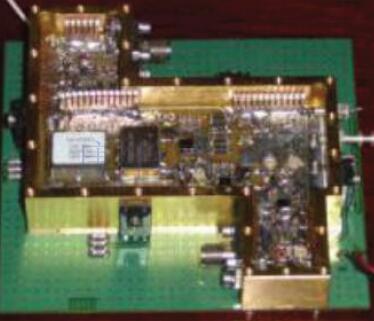

圖8.乘法器電路和烤箱

　　圖8顯示了烤箱結構,其中取下了蓋子,露出了倍增器.奇怪的形狀使RF連接器進一步進入烤箱環境,以減少它們對相位漂移的影響,并減少由于電纜引起的點冷卻.烤箱的內部結構是一塊0.05英寸的銅板,回流焊接到PCB的底部,并且它在控制熱敏電阻附近的一點處與烤箱的外部容器接觸.板上的首次嘗試存在RF接地問題,需要添加接地觸點.這些接觸往往使自舉失敗,這是不希望的.第二個版本消除了大部分但不是全部的手指,任何將來的升級都將通過用局部靜電覆蓋層完全屏蔽每個RF部分來完全消除它們.圖9顯示了烤箱在絕緣外殼內.絕大部分的絕緣材料是硬質聚氨酯泡沫,但頂部和底部的較高表面積有一個額外的1/4英寸的柔性氣凝膠毯,編號為100002,由Aspen Aerogels制造(未顯示).保溫方案是有效的；測得的烤箱熱阻約為22.6℃/瓦,對于這種尺寸的烤箱而言較高.

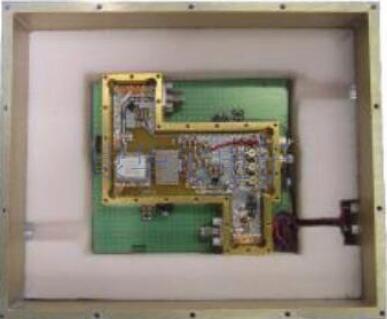

圖9.移除蓋子的乘法器

原型測試
　　Delta Design MK2300溫度室經過修改,方法是在背面鉆一個孔,以避免彎曲電纜,并最大程度地減少室內的電纜數量.完成的單元太大,無法容納原始的自制室.測試設置包括一個自動數據采集系統(圖10).

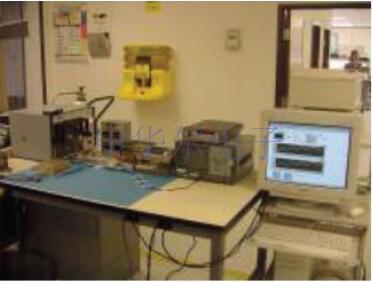

圖10.原型測試臺

　　構造了兩個相同的乘法器,以類似于圖4所示的技術進行測試.初步測試無法檢測到歸因于乘法器的任何系統相移,但是由于電纜和暴露在室內的組件,測試系統表現出明顯的漂移和滯后現象周圍.已確定,量化乘數漂移的一種更成功的方法是更改乘數烤箱的設定點,以產生已知的固定溫度階躍并測量所產生的相移.然后,通過測量烤箱控制器的實際增益,可以以合理的準確度推斷出由于環境溫度變化而引起的相位漂移.一個裝置的烤箱設定點以10歐姆的步長變化,總共變化50歐姆,這導致總設定點溫度變化1.85℃.
