ABRACON Oscillator優化抖動性能與尺寸的PLL方案
這幾年美國ABRACON晶振在我國市場知名度越來越高,成為最愛歡迎的美國晶振品牌之一,其產品的優越性能深入人心,所以國內不少廠家都是指定使用.ABRACON Oscillator系列產品獨具特點,主要體現于他們的設計,架構,開發,解決方案等方面.接下來康華爾電子帶大家一起揭示,ABRACON石英晶體振蕩器產品,是如何優化低相位時鐘抖動,封裝尺寸,PLL設計的.
由于越來越需要更小的外形尺寸,系統設計人員面臨與參考時鐘抖動相關的根本挑戰:隨著參考振蕩器內部石英晶體尺寸的減小,保持卓越的均方根抖動性能的能力變得具有挑戰性.隨著對整體系統尺寸和功能的不斷需求,設計人員正在尋求能夠在小尺寸和抖動性能方面達到最佳收斂的參考時鐘.
基于PLL的解決方案:

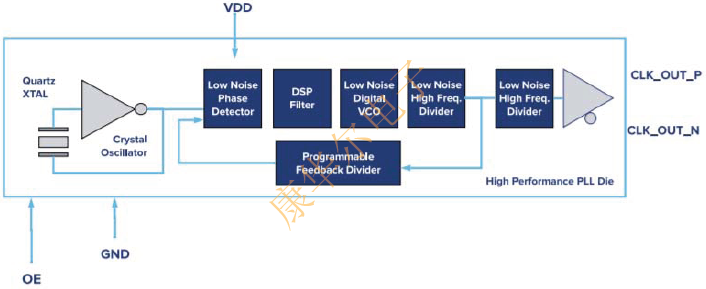

從一開始,Abracon就一直致力于始終如一地實現這種融合,并以微型尺寸形式提供超低均方根抖動時鐘石英晶體振蕩器解決方案.2018年,Abracon在其Clear ClockTM系列下推出了兩種解決方案,分別是5x3.2mm和5x7mm封裝的AX5和AX7設備.這些器件基于先進的PLL技術,如圖1所示,產生了出色的均方根抖動性能-在距載波12kHz至20MHz的頻率范圍內,通常優于150fs. 在上述PLL方法中,采用了一些技術來改善相位噪聲檢測器基底的限制,從而使相位噪聲斜率改善了收斂性-遠離載波.AX5和AX7設備經過優化,可滿足50MHz至2.1GHz載波頻率之間的市場需求.可以在Abracon的生產工廠將這些設備配置為先前指定范圍之間的任何所需頻率.AX5和AX7解決方案具有提供業界領先的上限頻率的能力,非常適合要求時鐘參考頻率大于200MHz的應用.
非基于PLL的解決方案:
但是,ABRACON晶振進一步認識到,對于要求100MHz和156.25MHz載波頻率,甚至比AX5和AX7設備更小的外形尺寸的客戶,其需求不斷增長.這些要求通常以PCIExpress(PCIe),光收發器,存儲和網絡客戶群為中心.
作為響應,Abracon開發了一種在微型封裝尺寸下具有卓越抖動性能的解決方案.該公司最近推出了3.2x2.5x1.0mm封裝的AX3系列超低均方根抖動時鐘.該系列提供LVPECL,LVDS或HCSL輸出配置.
使用LVDS或HCSL輸出時,AX3器件可偏置為+1.8V,+2.5V或+3.3V,使用LVPECL輸出配置時可偏置為+2.5V和+3.3V.通過對市場需求的全面了解,Abracon在以下列出的AX3超低抖動時鐘系列中開發了(12)個獨特的載波頻率:100.00、114.00、114.285、120.00、122.88、125.00、135.00、148.50、150.00、155.52、156.25和200.00MHz.

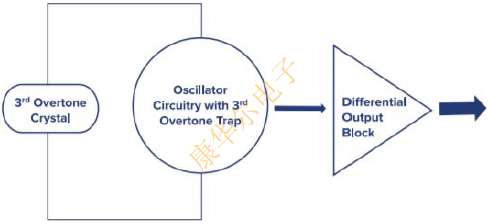

圖2:非基于PLL的AX3系列架構
AX3性能的秘密在于其簡單性.精心設計的第三個泛音晶體坯料,以及對所需載波信號的正確捕獲,可確保在感興趣的載波上具有出色的均方根抖動性能.如圖2所示,AX3架構沒有采用典型的PLL方法,因此沒有“上變頻”.簡單來說,沒有小數或整數乘法用于生成的信號,因此,最終輸出頻率具有與第三泛音石英晶體的諧振頻率呈一一對應關系.缺少小數乘法可以簡化設計,并在3.2x2.5x1.0mm微型封裝中提供最佳的抖動.

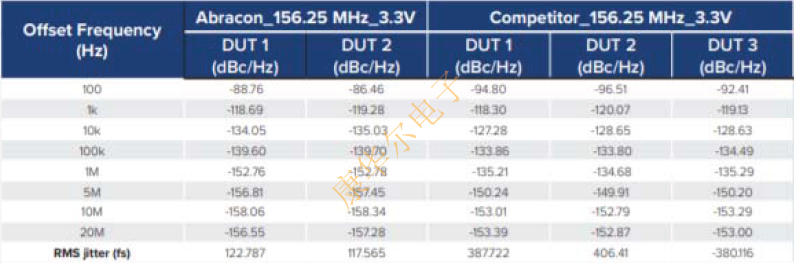

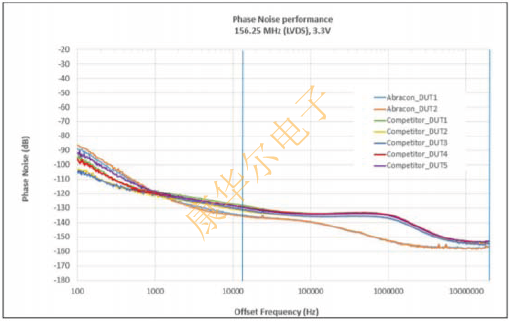

Abracon在相同的包裝尺寸下將AX3系列的性能與主要競爭對手的解決方案進行了比較.如圖3所示,AX3在156.25MHz載波上的均方根抖動性能方面比主要競爭對手平均高出68%.

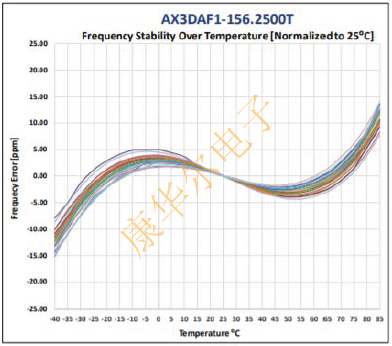

Abracon認為,競爭對手的解決方案基于反向臺面晶體技術,并且沒有采用第三泛音晶體架構作為AX3系列.此外,競爭對手設備內部的有源電路在距載波10kHz至1MHz的偏移之間表現出大約-135dBc/Hz的閾值.此限制有助于在所關注的帶寬(12kHz至20MHz)上降低均方根抖動性能. 為了確保在20年的產品使用壽命中符合±50ppm的全頻率穩定性,Abracon優化了第三泛音晶體并將其調理為在-20°C至+70°C的溫度范圍內具有±15ppm的穩定性和±25ppm的穩定性在-40°C至+85°C的溫度范圍內,如圖4所示.在20年的產品壽命中,具有設定公差,回流焊切換,頻率牽引和推動以及老化–這種優化確保AX3系列有源晶振器件在20年內在所需的±50ppm全包邊界條件下保持良好狀態年產品壽命. 系統設計人員需要滿足大小,性能和成本約束的創新時鐘SMD晶振解決方案.Abracon的Clear ClockTM系列設備提供了小尺寸和出色抖動性能的理想融合.尤其是,AX3系列在100MHz和156.25MHz載波頻率上勝過競爭對手.最后告訴大家一個好消息,從今年8月份起,Abracon晶振公司將開始提供所有已開發的的頻率,通過各個國家的代理商和經銷商供應,如有需要,可聯系康華爾電子:0755-27837162.
