Jauch Crystal如何測試其MSL等級和基本定義
　　Jauch Quartz France公司是專業的頻率控制元件制造商,他們生產的石英晶體無論是品質,工藝還是技術,都是行業里公認的優質和先進,在制造和生產方面,JAUCH晶振品牌非常的嚴格.晶振是一種對溫度比較敏感的元器件,儲存條件要符合干燥陰涼的要求,MSL指的就是頻率控制產品的溫度敏感度,本文的目的,就是為大家介紹Jauch石英晶體的MSL等級測試.
JEDECJ-STD-020:
　　根據J-STD-020的介紹性文本,標準J-STD-020的目的是確定對水分引起的應力敏感的非密封固態表面貼裝器件(SMD晶振)的分類級別,因此確?？梢哉_包裝,存儲和處理它們,以避免在組裝回流焊和/或維修操作過程中損壞.
J-STD-020是否適用于石英晶體器件?
　　由于必須對晶體器件進行氣密密封以使其正常工作,因此,不允許在晶體封裝的腔體內進入濕氣.晶體封裝內部的任何濕度都會降低晶體器件內部的晶體板(空白)的電性能.因此,J-STD-020定義的處理?xiàng)l件和生產前條件基本上不適用于密封的Jauch頻率控制產品.
JEDECJ-STD-033:
　　J-STD-033的目的是為SMD制造商和用戶提供處理,包裝,運輸和使用對濕氣/回流敏感的貼片晶振封裝的標準化方法,這些方法已被分類為J-STD-020中定義的級別.

　　J-STD-033中列出的MSL級別是根據J-STD-020確定的.
J-STD-033是否適用于石英晶體器件?

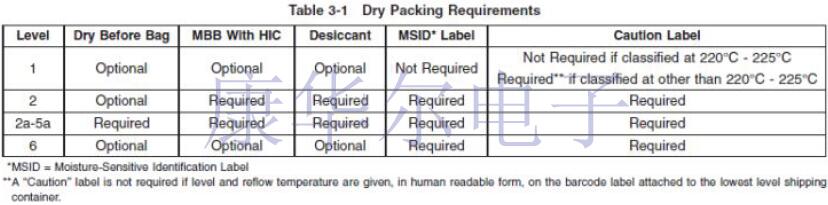

　　由于MSL分類基本上不適用于諸如石英晶體組件之類的密封設備,因此是否可以使用J-STD-033尚存疑問.盡管氣密設備可能不在標準J-STD-020和J-STD-033的范圍內,但是我們可以確認大多數產品的濕氣敏感度均符合MSL1,因?yàn)樗鼈兊陌b特性取決于晶體包裝不吸收任何水分.有關更多詳細信息,請參閱表.
　　請注意,我們不使用任何干燥包裝或干燥劑,也不在標簽上對MSL等級進行分類.
儲存建議:
　　應避免在炎熱和潮濕的條件下長期存放石英晶體.最好將包裝和卷裝的零件的儲存溫度保持在+10℃~+45℃(50°F~115°F)之間,并低于60%RH.這也將確保膠帶和卷軸的完整性,并保持覆蓋膠帶的剝離強度,以便安全地取放.
　　此外,在存儲組件本身的過程中,存儲條件不得超過我們的目錄或數據表中指定的溫度限制.因此,我們建議將石英晶體與鍍錫線一起存儲,鍍錫線應符合與MSL2級相對應的使用壽命氣候條件,以免組件的接觸針輕微氧化.具有鍍金接觸墊的SMD晶體不易發生墊氧化,因此可以采用與MSL1級相對應的存儲溫度和濕度條件.
預防:
　　如果組件已長時間存放或不合適的存放條件,請?jiān)谑褂们按_保Jauch頻率控制產品通過目視和電氣檢查仍符合其規格.
