更多>>Quartz Crystal的電路曲線圖解
來源:http://ylajtgs.cn 作者:金洛鑫電子 2019年04月29
Quartz Crystal的電路分類有很多種,如果你查閱相關的資料,會發現許多讓人看不懂的線路圖,這些電路曲線通常只有從事電子領域的工程師或技術才看懂,但并不是十分復雜,康華爾電子今天帶大家認識一下這些石英晶體電路曲線圖的含義。

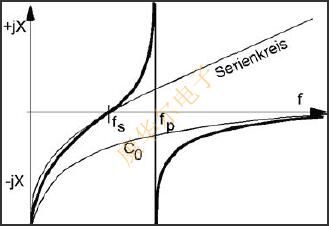

電抗圖:
對于等效電路圖,我們獲得了圖2.56所示的電抗曲線。我們找到兩個頻率,忽略損耗,電抗變?yōu)榱悖河纱?lián)電路L1C1形成的串聯諧振頻率fs,略高于該晶振頻率的并聯諧振頻率fp,由靜電電容C0(并聯電容)和該頻率下的電感元件并聯形成該系列,圖片2.56
阻抗的軌跡:
盡管在電路中計算的導納值的局部圓的表示更令人愉快,但是這里應該解釋阻抗軌跡處的石英晶體振蕩器技術的術語,這些術語是電阻的概念。 石英表示作為頻率的函數的石英阻抗的軌跡實部和虛部,清楚地表明,是不完全由石英晶體諧振器的并聯電容的串聯諧振頻率f真實的效果。在串聯諧振,其中,石英諧振器是真實的附近的頻率,叫做共振頻率fr,誰就會被相關有效電阻是諧振電阻Rr。在該石英的阻抗達到微型畫值,最小阻抗頻率調頻頻率。串聯諧振頻率fs介于兩者之間。

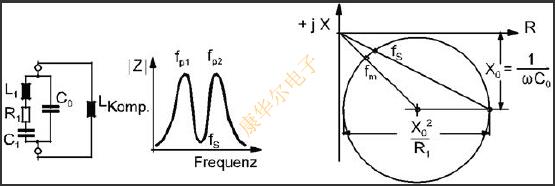

它們的矢量的擴展導致并聯諧振fp處于X02/R1的最大值。在并聯諧振的情況下,石英既不是真實的也不是電阻達到最大值。對于Oscillator,沒有這種頻率的應用。并聯諧振的概念經常與術語負載頻率fL混淆。具有最大阻抗的本地環路上的位置是最大阻抗頻率fn。最后,在本地環路與實軸的交點的高阻抗點,反諧振頻率fa到相關聯的并聯電阻Ra。頻率FR,F(xiàn)S的間距和fm與由1/TC0的效果增加實軸的位置圓心的距離彼此增加。屬于fr共振電阻Rr在此處更大。在X02的不利值處,無頻率的局部圓接觸實軸,通常通過并聯連接電感器LKomp來補償并聯電容C0。(圖2.58)。在測量期間也應該考慮這一點。 以上資料和電路曲線圖都是有國外知名的進口晶振品牌提供,登錄我司康華爾電子官網,有更多的晶振技術資料等你來拿,我司從事頻率控制元件行業近20年,除了自主研發的石英晶體之外,代理臺灣,日本,美國,韓國及歐洲地區多個品牌。
電抗圖:
對于等效電路圖,我們獲得了圖2.56所示的電抗曲線。我們找到兩個頻率,忽略損耗,電抗變?yōu)榱悖河纱?lián)電路L1C1形成的串聯諧振頻率fs,略高于該晶振頻率的并聯諧振頻率fp,由靜電電容C0(并聯電容)和該頻率下的電感元件并聯形成該系列,圖片2.56
兩個頻率之間的相對頻率間隔是:
阻抗的軌跡:
盡管在電路中計算的導納值的局部圓的表示更令人愉快,但是這里應該解釋阻抗軌跡處的石英晶體振蕩器技術的術語,這些術語是電阻的概念。 石英表示作為頻率的函數的石英阻抗的軌跡實部和虛部,清楚地表明,是不完全由石英晶體諧振器的并聯電容的串聯諧振頻率f真實的效果。在串聯諧振,其中,石英諧振器是真實的附近的頻率,叫做共振頻率fr,誰就會被相關有效電阻是諧振電阻Rr。在該石英的阻抗達到微型畫值,最小阻抗頻率調頻頻率。串聯諧振頻率fs介于兩者之間。
它們的矢量的擴展導致并聯諧振fp處于X02/R1的最大值。在并聯諧振的情況下,石英既不是真實的也不是電阻達到最大值。對于Oscillator,沒有這種頻率的應用。并聯諧振的概念經常與術語負載頻率fL混淆。具有最大阻抗的本地環路上的位置是最大阻抗頻率fn。最后,在本地環路與實軸的交點的高阻抗點,反諧振頻率fa到相關聯的并聯電阻Ra。頻率FR,F(xiàn)S的間距和fm與由1/TC0的效果增加實軸的位置圓心的距離彼此增加。屬于fr共振電阻Rr在此處更大。在X02的不利值處,無頻率的局部圓接觸實軸,通常通過并聯連接電感器LKomp來補償并聯電容C0。(圖2.58)。在測量期間也應該考慮這一點。 以上資料和電路曲線圖都是有國外知名的進口晶振品牌提供,登錄我司康華爾電子官網,有更多的晶振技術資料等你來拿,我司從事頻率控制元件行業近20年,除了自主研發的石英晶體之外,代理臺灣,日本,美國,韓國及歐洲地區多個品牌。
